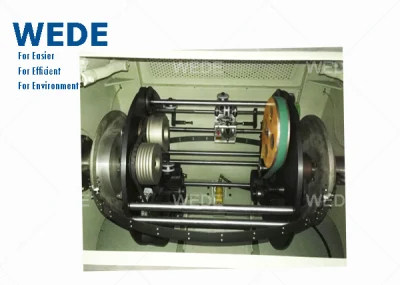

Torcitoio automatico ad alta velocità Litz

Siamo una fabbrica specializzata nella produzione di torcitoio automatico ad alta velocità Litz. Scopri i nostri prodotti di alta qualità per le tue esigenze di produzione.
Request a Quote

Dettagli prodotti

Informazioni di Base.

Model No.
300/400/500/650
parte di processo
cablaggio
Pacchetto di Trasporto
Ply-Wooden Case
Marchio
WEDE
Origine
China
Codice SA
8479811000
Capacità di Produzione
500PCS/Month

Descrizione del Prodotto

Macchina per gramatura ad alta velocità macchina per gramatrici in rame

Applicazione:

Esso è applicato alla varietà di fili conduttori duri/morbidi, come fili di rame nudo, fili smaltati, fili stagnati, acciaio rivestito di rame, alluminio rivestito di rame, ecc. e cordatura di fili elettronici, che sono fatti per essere cavi di alimentazione, linea telefonica, cavo audio, cavo video, linee di automobile, linee di rete e bobina degli apparecchi elettrici a induzione

Caratteristiche:

1.1 elevata velocità di produzione, tensione costante da bobina vuota a bobina piena, soprattutto per fili cordanti di alta qualità.

1.2. Utilizzare l'albero per calcolare i metri, errore inferiore al 0.01% per un determinato filo e cavo.

1.3. Con la macchina di pagamento per ottenere la gramatura invece di torcere.

1.4. Specialmente per torcere piccole aree di sezione trasversale.

1.5. Utilizzare la trasmissione a cinghia sincrona.

1.6. Cambiare la ruota di guida per cambiare la distanza di giacitura, facile da usare.


Specifiche:

Modello 300 400 500 650
Velocità di guida 4500 giri/min 3000 giri/min 3000 giri/min 1.800 giri/min
Diametro esterno filo 0.025-0,12 mm 0.05 mm 0.08-0,45 mm 0.23 mm
Area della sezione di cordatura 0.005-0,08mm 0.035-0,45 mm 0.035-2,0 mm 0.8 mm
Passo   0.8-10,6 mm 4.36-17,17 mm 5.68-57,00 mm 11.15 mm
Asse del rigeneratore   200x134x30mm 300x134x30mm 500 x 320 x 56 mm 630x380x80 mm
Motore di azionamento Motore VF 3HP   Motore VF da 5 HP Motore VF 7,5 HP Motore VF 10 HP
Dimensioni 1900 x 750 x 950 mm 2455 x 1080x1102 mm 2560x1350x1400 mm 2850x1500x1660 mm
Direzione cordatura   Direzione S o Z, regolabile
Unità di posa cavi tipo di supporto per posa filo, larghezza regolabile per posa filo e.
Impianto frenante freno elettromagnetico freno automatico in caso di rottura del filo interno ed esterno
Tensione del lubrificatore comando frizione polvere magnetica
Per il produttore di bobine di cottura a induzione elettrica, abbiamo la macchina avvolgitrice, incollatrice, pressa per fusione a caldo, ecc.

Avvolgicavo semiautomatico WD-1F-ZS1

La macchina avvolgitrice a bobina sparsa WD-1F-ZS1 ha anche una struttura diversa per la bobina piatta, la bobina quadrata, la bobina concava


Avvolgicavo a bobina sparsa WD-1A-ZS1 completamente automatico

Avvolgitrice semiautomatica a bobina densa WD-1F-YDM

Avvolgicavo a filo completamente autoadesivo WD-1A-YDM

Incollatrice semiautomatica WD-1T-YGM

Incollatrice automatica e posizionatrice per anime in ferrite WD-1A-ZMI



High Speed Auto Litz Wire Twisting Machine
