Informazioni di Base.
Model No.
customized
Campo di applicazione
Internal Wiring of Electrical and Electronic Equip
Certificazione
ISO9001, CCC, RoHS, cUL,IATF 16949
tensione nominale (v)
600 v.
temperatura nominale(ºc)
105ºc
prova di fiamma
vw-1 e ft1
standard
ul758, ul1581, csa c22.2 n. 210
Pacchetto di Trasporto
Rolls or as Required
Specifiche
UL1015 1/0AWG, 6AWG, 10AWG, 18AWG
Origine
China
Descrizione del Prodotto

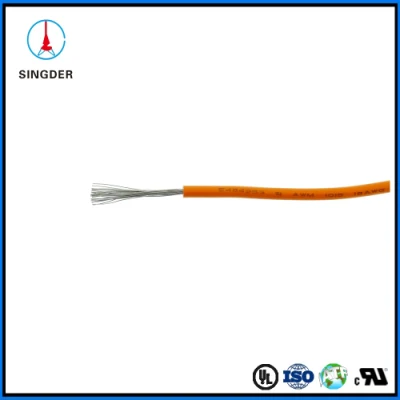

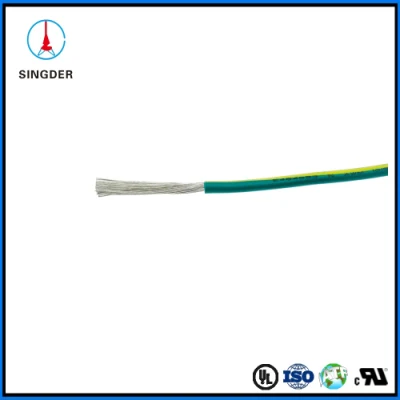

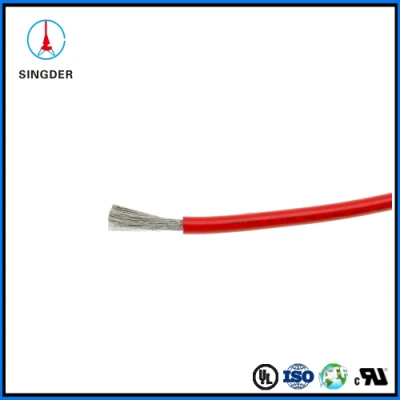

Filo isolato in PVC UL1015
-temperatura nominale: 105ºC
Tensione nominale: 600 V.
-Standard di riferimento: UL758, UL1581, C22.2 N. 210
Supera il test di fiamma verticale UL VW-1 e CSA FT1.
-spessore uniforme di isolamento del filo per garantire una facile spelatura e taglio.
-per il cablaggio interno di apparecchiature ed apparecchi elettrici ed elettronici.
-temperatura nominale: 105ºC
Tensione nominale: 600 V.
-Standard di riferimento: UL758, UL1581, C22.2 N. 210
Supera il test di fiamma verticale UL VW-1 e CSA FT1.
-spessore uniforme di isolamento del filo per garantire una facile spelatura e taglio.
-per il cablaggio interno di apparecchiature ed apparecchi elettrici ed elettronici.
| Direttore | Isolamento | Max. Resistenza di cond a 20°C. (Ω/km) | |||
| AWG | Costruzione (N. /mm) | Diametro (mm) | Spessore (mm) | Diametro (mm) | |
| 28 | 7/0.127 | 0.38 | 0.79 | 1.95 | 239 |
| 26 | 7/0.16 | 0.48 | 0.82 | 2.12 | 150 |
| 24 | 11/0.16 | 0.61 | 0.79 | 2.19 | 94 |
| 22 | 17/0.16 | 0.76 | 0.82 | 2.40 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.82 | 2.58 | 36.7 |
| 18 | 16/0.254 | 1.16 | 0.82 | 2.80 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.79 | 3.08 | 14.6 |
| 14 | 41/0.254 | 1.87 | 0.79 | 3.46 | 8.96 |
| 12 | 65/0.254 | 2.36 | 0.79 | 3.94 | 5.64 |
| 10 | 66/0.32 | 3.00 | 0.79 | 4.56 | 3.55 |
| 8 | 169/0.254 | 4.20 | 1.20 | 6.60 | 2.23 |
| 7 | 29/7/0.254 | 4.72 | 1.15 | 7.15 | 1.77 |
| 6 | 38/7/0.254 | 5.40 | 1.52 | 8.90 | 1.40 |
| 5 | 30/7/0.32 | 6.05 | 1.52 | 9.40 | 1.11 |
| 4 | 19/37/0.20 | 7.00 | 1.53 | 10.20 | 0.88 |
| 2 | 19/35/0.254 | 8.65 | 1.53 | 12.00 | 0.55 |
