Descrizione del Prodotto

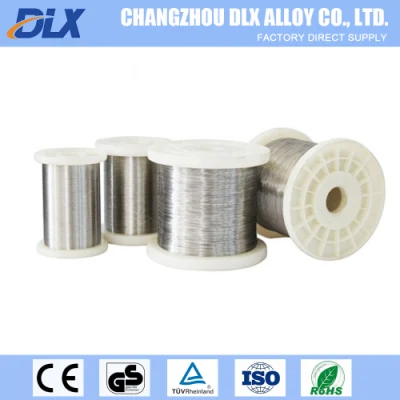

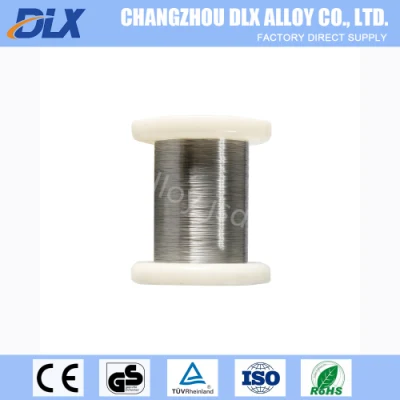

Filo per termocoppia in platino-rodio
| 1 | Diametro sottile non isolato, filo singolo e cavo a coppia, ultra-resistente alle temperature elevate |
| 2 | Tipi S, R e B. |
| 3 | Gamma di temperatura tipo R e tipo S 1398 ~ 1482°C. (2550 ~ 2700°F) |
| 4 | Il tipo B è adatto per l'uso continuo a temperature fino a A 1704 °C (3100 °F) |
| 5 | Per prevenire efficacemente l'ossidazione e la corrosione ad alte temperature, OMEGA offre fili termometrici non isolati di alta qualità che possono essere applicati a 3 tipi di termocoppie "in metallo prezioso": |
| Tipo S: Platino (-) e platino 10% rodio (+) | |
| Tipo R: Platino (-) e platino 13% rodio (+) | |
| Tipo B: Platino 6% rodio (-) e platino 30% rodio (+) | |
| 9 | I tipi R e S sono consigliati per l'uso continuo in atmosfere ossidanti o inerti a temperature fino a 1398°C (2550°F) o per l'esposizione a breve termine ad alte temperature fino a 1482°C (2700°F). Il tipo B è adatto per l'uso continuo in atmosfere ossidanti o inerti fino a 1704°C (3100°F). Quando si lavora in prossimità della temperatura massima, si consiglia di utilizzare un filo di diametro maggiore. |
| 10 | Tutti e 3 i tipi di termocoppie possono essere utilizzati in un ambiente sottovuoto per brevi periodi di tempo. Il tipo B fornisce la migliore stabilità quando applicato in un ambiente sottovuoto. Tutti e 3 i modelli non sono adatti per l'uso in gas riducenti o ambienti contenenti vapori metallici o non metallici, a meno che non venga utilizzato un manicotto protettivo non metallico. Non inserire mai le termocoppie direttamente nelle guaine metalliche di protezione. |
| 11 | I diametri dei fili variano da 0.025 a 0.812 mm (da 0.001 a 0.032"). Se lo si desidera, i fili delle termocoppie possono essere forniti in coppie che soddisfano o superano i limiti di errore standard. I fili limite di errore speciali sono disponibili su richiesta e devono essere accoppiati in ordine. |
| Materiale | punto di fusione | Resistività |
| Rodio puro (99.99%) | 1963 | 12.44 |
| Platino puro (99.99%) | 1772 | 21.45 |
| PT-RH6% | 1830 | 20.7 |
| PT-RH10% | 1860 | 19.8 |
| PT-Rh20% | 1905 | 18.8 |
| PT-Rh30% | 1927 | 17.6 |
| Specifica: 0.015~41.2(mm) in filo tondo, striscia: 60.1~0.5(mm) | ||
| Applicazione: Sensore gas. Tutti i tipi di sensori, componenti medicali. Sonda di livello e riscaldamento elettrico, ecc. | ||
Filo termocoppia
| Codice | Componenti dei fili della termocoppia | |
| +gamba positiva | -gamba negativa | |
| N | Ni-cr-si (NP) | Ni-si-magnesio (NN) |
| K | Ni-Cr (KP) | Ni-al(si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni<costantan> (EN) |
| J | Ferro (JP) | Cu-Ni<costantan> (JN) |
| T | Rame (TP) | Cu-Ni<costantan> (TN) |
| B | Rodio platino-30% | Rodio platino-6% |
| R | Rodio platino-13% | Platino |
| S | Rodio platino-10% | Platino |
Standard
| ASTM | ANSI | IEC | DIN | BS | N. | JIS | GOST |
| (Società americana per i test e i materiali) e 230 | (American National Standard Institute) MC 96.1 | (Norma europea della Commissione elettrotecnica internazionale 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (Norme britanniche) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Standard industriali giapponesi) C 1602 - C 1610 | (Unificazione delle specifiche russe) 3044 |
Peso teorico per metro di filo di metallo prezioso (g/m)
| Diametro mm | PT | Au | AG | PtRh6 | PtRh10 | PtRh30 |
| 3 | 151.7 | 136.4 | 74.11 | 145.2 | 141.4 | 124.5 |
| 2.9 | 141.8 | 127.5 | 69.26 | 135.7 | 132.1 | 116.3 |
| 2.8 | 132.1 | 108.9 | 64.57 | 126.6 | 123.1 | 108.4 |
| 2.7 | 122.8 | 110.5 | 60.03 | 117.75 | 114.5 | 100.84 |
| 2.6 | 114 | 102.4 | 55.67 | 109.1 | 106.2 | 93.48 |
| 2.5 | 105.3 | 94.75 | 51.47 | 100.9 | 98.17 | 86.44 |
| 2.4 | 97.07 | 87.32 | 47.43 | 92.96 | 90.23 | 78.66 |
| 2.3 | 89.17 | 80.21 | 43.57 | 85.39 | 83.1 | 73.16 |
| 2.2 | 81.56 | 73.36 | 39.86 | 78.11 | 76.02 | 66.94 |
| 2.1 | 74.32 | 66.85 | 36.32 | 71.17 | 69.26 | 60.98 |
| 2 | 67.43 | 60.64 | 32.95 | 64.57 | 62.84 | 55.33 |
| 1.9 | 60.84 | 54.73 | 29.73 | 58.26 | 56.7 | 49.92 |
| 1.8 | 54.61 | 49.11 | 26.68 | 52.29 | 50.89 | 44.8 |
| 1.7 | 48.71 | 43.81 | 20.8 | 46.65 | 45.39 | 39.96 |
| 1.6 | 45.41 | 38.81 | 21.08 | 41.31 | 40.21 | 35.96 |
| 1.5 | 37.92 | 34.11 | 18.83 | 36.32 | 35.34 | 31.12 |
| 1.4 | 33.04 | 29.72 | 16.14 | 31.63 | 30.79 | 27.11 |
| 1.3 | 28.48 | 15.63 | 13.92 | 27.28 | 26.55 | 23.37 |
| 1.2 | 24.28 | 21.84 | 11.86 | 23.25 | 22.62 | 19.92 |
| 1.1 | 20.39 | 18.34 | 9.97 | 19.53 | 19.01 | 16.73 |
| 1 | 16.86 | 15.16 | 8.24 | 16.14 | 15.7 | 13.83 |
| 0.9 | 13.66 | 12.28 | 6.67 | 13.07 | 12.75 | 11.2 |
| 0.8 | 10.78 | 9.7 | 5.27 | 10.33 | 10.06 | 8.85 |
| 0.7 | 8.26 | 7.43 | 4.04 | 7.91 | 7.68 | 6.78 |
| 0.6 | 6.07 | 5.46 | 2.96 | 5.82 | 6.65 | 4.98 |
| 0.5 | 4.22 | 3.8 | 2.06 | 4.03 | 3.92 | 3.45 |
| 0.4 | 2.71 | 2.43 | 1.32 | 2.58 | 2.53 | 2.21 |
| 0.3 | 1.52 | 1.37 | 0.74 | 1.45 | 1.42 | 1.24 |
| 0.2 | 0.675 | 0.607 | 0.33 | 0.65 | 0.63 | 0.55 |
| 0.1 | 0.169 | 0.152 | 0.08 | 0.16 | 0.16 | 0.14 |
| 0.09 | 0.136 | 0.123 | ||||
| 0.08 | 0.108 | 0.097 | ||||
| 0.07 | 0.083 | 0.075 | ||||
| 0.06 | 0.061 | 0.055 | ||||
| 0.05 | 0.042 | 0.038 | ||||
| 0.04 | 0.027 | 0.024 | ||||
| 0.03 | 0.015 | 0.014 | ||||
| 0.02 | 0.0068 | 0.0061 | ||||
| Resistività | 21.46 | 19.3 | 10.49 | 20.55 | 20 | 17.61 |

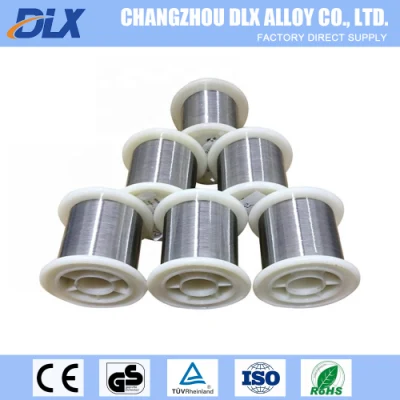

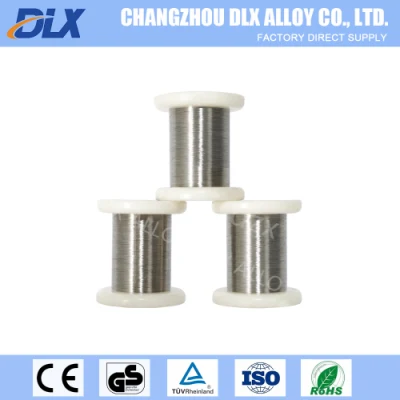

In bobina o bobina DIN,in cartone o in astuccio di legno
DIN 100, DIN 125, DIN 160, DIN 200, DIN 250, DIN 355
Creare gli elettrodi.
Produzione di termocoppie. La termocoppia PtPh10/Pt è la più accurata per la misurazione della temperatura superiore a 300 °C, ed è anche il benchmark internazionale della temperatura nell'intervallo di 630.74~1064.43 °C. Generalmente, la temperatura può raggiungere 1350°C (a breve termine 1600°C) PtPh30/PtPh6.PtPh13/Pt.PtPh20/PtPh5. Le termocoppie come PtPh40/PtPh20 possono misurare temperature più elevate.
Nell'industria del vetro, viene utilizzato per realizzare dispositivi resistenti al calore e alla corrosione quali crogioli, piastre di scarico, agitatori ed elettrodi.
Viene utilizzato come catalizzatore nell'ossidazione dell'ammoniaca e in molte altre reazioni.
Può essere utilizzato come elemento riscaldante ad alta temperatura. Il forno con lega PtPh40 come elemento riscaldante può lavorare fino a 1800 ºC in atmosfera ossidante.
Nel corso degli anni, abbiamo lavorato sodo per promuovere e realizzare la modernizzazione delle vendite di leghe, coltivando attivamente e potenziando la capacità di innovazione indipendente dei dipendenti. Ristrutturazione completa e aggiornamento del sito aziendale originale, delle strutture e delle attrezzature e della moderna gestione dei computer. Sperano di stabilire partnership a lungo termine e di conquistare la reputazione del mercato.
Stiamo aumentando il commercio e i clienti in tutto il mondo. Con la nostra buona reputazione abbiamo conquistato la fiducia dei nostri clienti. Aiuta la modernizzazione del nostro paese e promuove gli scambi economici e tecnici con il resto del mondo. Ci auguriamo inoltre di rafforzare l'amicizia con altri paesi e di avere un impatto positivo.
Speriamo vivamente che insieme voi e noi, insieme, creiate un futuro glorioso.
La lega DLX, che è una fabbrica di lega più di 18 anni, siamo fondati in 2002 e di gestione del commercio con la lega di resistenza in primo luogo. E negli ultimi 20 anni, siamo nuovi prodotti di ricerca e sviluppo come la lega di termocoppia, l'inconello, il monello, l'hastelloy, la lega ad alta temperatura e altri prodotti in lega a base di nichel.
