Materiale isolante XLPE ad alta tensione schermatura esterna in PVC nero Cavo elettrico Hvsc con conduttore inferiore da 50 mm2 per protezione contro le scariche elettriche

Cavo Elettrico Hvsc XLPE ad Alta Tensione da 50 mm2 con Schermatura Esterna in PVC Nero per Protezione contro le Scariche Elettriche. Prodotto nella nostra fabbrica.
Request a Quote

Dettagli prodotti

  • Panoramica
  • Descrizione del prodotto
  • Parametri del prodotto
  • Foto dettagliate
  • Profilo aziendale
  • Certificazioni
  • FAQ
Panoramica

Informazioni di Base.

Model No.
HVSC 50mm2
Certificazione
ISO, CCC, CE, VDE
Modello
hvsc 50 mm2
Marca
Yifang Cable
nome di produzione
hvsc 50 mm2
schermo
nastro di rame o filo di rame
paese esportato
asia: singapore, india, ecc.
materiale isolato
xlpe
Outer Sheathed
pvc nero
Pacchetto di Trasporto
Wooden Drum
Specifiche
1.1m Size drum
Marchio
Yifang Cable
Origine
China
Codice SA
8544601200
Capacità di Produzione
1000km Per Month

Descrizione del Prodotto

Descrizione del prodotto

Cavo schermato ad alta tensione (HVSC) con conduttore isolato verso il basso da 50 mm2 per Lightning Protezione

Descrizione produzione:
Il cavo schermato ad alta tensione (HVSC) è un cavo a bassa impedenza ad alta integrità progettato per convogliare l'energia dell'illuminazione a massa con il minimo rischio di "lampeggio laterale" o elettrificazione della struttura. La necessità di ridurre il "lampeggio laterale" e l'elettrificazione della struttura protegge sia il personale che le apparecchiature elettroniche sensibili dai rischi devastanti di un fulmine.

Il design dell'HVSC incorpora componenti dielettrici accuratamente selezionati per garantire prestazioni ottimali in condizioni di impulso elevato , questo design fornisce una bassa induttanza per unità di lunghezza con bassa impedenza di picco. All'iniezione di corrente di fulmine attraverso l'HVSC, l'aumento di tensione rispetto ad un conduttore down convenzionale standard come nastro di rame piatto viene ridotto di un fattore compreso tra 25 e 30.

L'HVSC offre opzioni di installazione flessibili, per cui il cavo può essere installato all'interno dell'edificio attraverso condotti dell'aria, montanti dei cavi elettrici o all'esterno dell'edificio.

Dati tecnici:

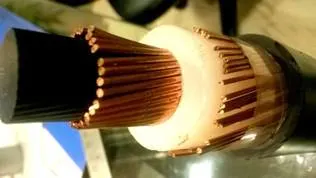

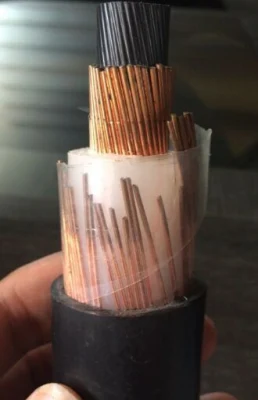

 Configurazione HVSC: Cavo a 7 strati composto da:
Nucleo interno
Conduttore concentrico
Nastro di rilegatura interno
Materiale isolante
Schermo metallico
Nastro di rilegatura esterno
Guaina esterna

Condcutor concentrico: Area nominale della sezione trasversale 50 mm2
Spessore guaina(nominale)"3,00 mm
Diametro totale (circa) 37 mm
Peso del cavo: 2.050kg al metro
Caratteristiche elettriche:
Resistenza CC del conduttore a 20ºC(Max)   Ohm/km   0.387
Resistenza CC dello schermo a 20ºC(max)       Ohm/km   0.448
Resistenza di isolamento a 20ºC(min)          M Ohm-km   7.15
Corrente di cortocircuito termica (1 secondo)       KA         7.15

Parametri del prodotto

PARAMETRO TECNICO  DEL CAVO DI ALIMENTAZIONE HVSC


ARTICOLO DESCRIZIONE UNITÀ PARAMETRO
1 Nucleo del cavo
  Materiale -- Asta in PVC nero non conduttiva
  Circa Diametro mm 14.8
2 Filo di rame
  Numeri e diametro dei fili di rame n./mm 34/1.37
3 Nastro di avvolgimento   Nastro in poliestere
4 Isolamento
  Materiale isolante -- XLPE
  Spessore nominale dell'isolamento mm 5.5
5 Filo di rame
  Numeri e diametro dei fili di rame n./mm 50/1.0
6 Nastro di avvolgimento   Nastro in poliestere
7 Guaina esterna
  Materiale guaina esterna -- PVC nero
  Spessore nominale della guaina esterna mm 3.0
  Circa Diam. Sulla guaina esterna mm 37.0
8 Peso del cavo circa Kg/km 1990
9 Lunghezza di imballaggio m 100±2%

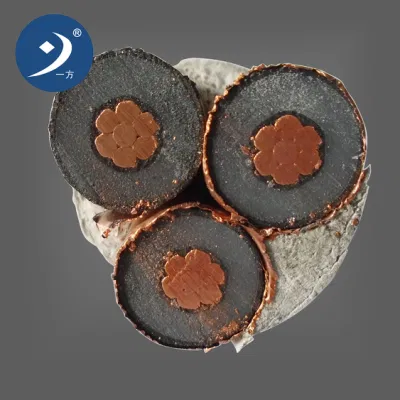

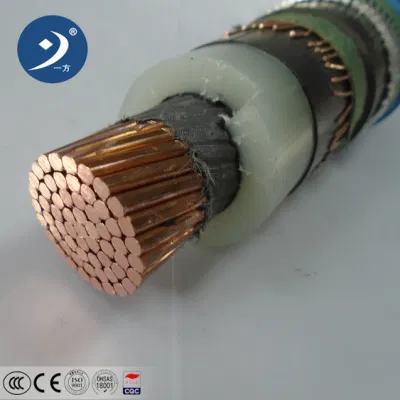

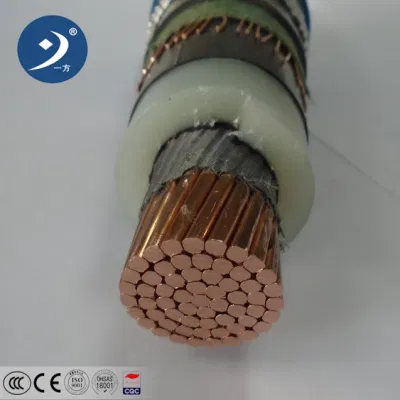

Foto dettagliate



High Voltage XLPE Insulation Material Black PVC Outer Sheathed Shield Hvsc Electrical Cable with Down Conductor 50mm2 for Lightning Protection

Profilo aziendale

Yifang Electric Group è specializzata principalmente in filo e cavi, compresa la designazione, la produzione e la vendita.


I prodotti coprono principalmente il cavo di alimentazione isolato XLPE a bassa, media, alta tensione (DA 1 KV a 220 KV), il cavo di alimentazione isolato in PVC, il cavo ABC, il cavo di controllo del cavo per edifici, il cavo di saldatura in gomma ecc.

Il nostro cavo XLPE può essere prodotto in conformità alle specifiche dell'azienda, equivalenti a IEC 60502, IEC60332, IEC60754. Alcuni indici sono superiori agli standard internazionali.

High Voltage XLPE Insulation Material Black PVC Outer Sheathed Shield Hvsc Electrical Cable with Down Conductor 50mm2 for Lightning Protection


Certificazioni



High Voltage XLPE Insulation Material Black PVC Outer Sheathed Shield Hvsc Electrical Cable with Down Conductor 50mm2 for Lightning Protection High Voltage XLPE Insulation Material Black PVC Outer Sheathed Shield Hvsc Electrical Cable with Down Conductor 50mm2 for Lightning Protection

FAQ



1.Q:sei una fabbrica o una società commerciale?
 A: Base di produzione in Henan, Cina, con più di 500 lavoratori.

2.Q:come posso visitarci?
 R: Certo, se necessario, organizzeremo il servizio di prelievo da parte dell'autista.

3.Q:come posso ottenere alcuni campioni?
 R: Contattatemi al seguente indirizzo, campione determin e indirizzo per la spedizione.


4.Q:avete mai fornito cavi al nostro paese?
 R: I cavi Yifang sono stati venduti in oltre 100 paesi e regioni del mondo. Potete contattarmi per maggiori dettagli.

5.Q:Qual è il tuo MOQ?
R: MOQ normalmente 500 metri per cavi di grande diametro.per informazioni dettagliate, contattatemi se avete requisiti specifici per i cavi.

6. D:quando posso ottenere il prezzo?
R: Di solito citare entro 6 ore dopo che abbiamo ottenere la vostra richiesta.

7.Q:quanto dura il tempo di consegna?
 R: Secondo la quantità del vostro ordine.solitamente il nostro tempo di consegna è 3 - 20 giorni lavorativi.
