Descrizione del Prodotto

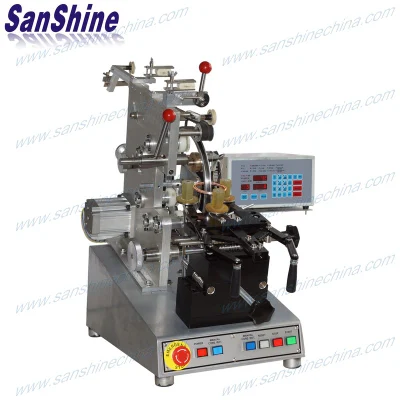

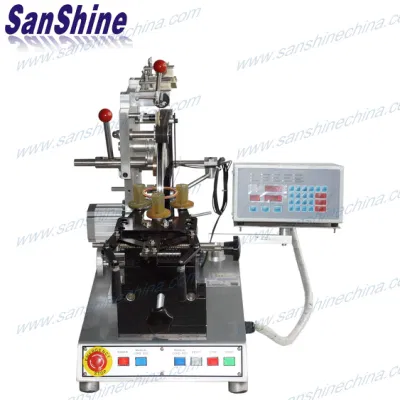

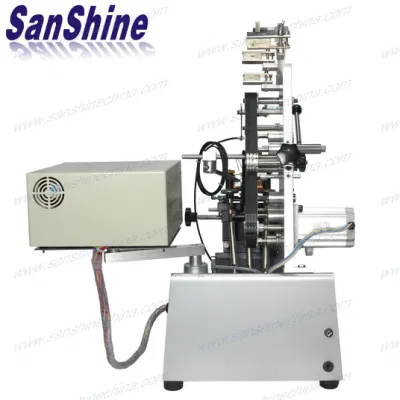

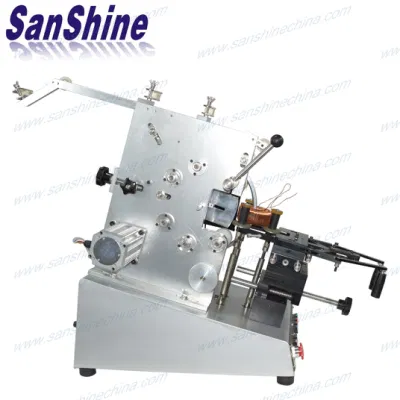

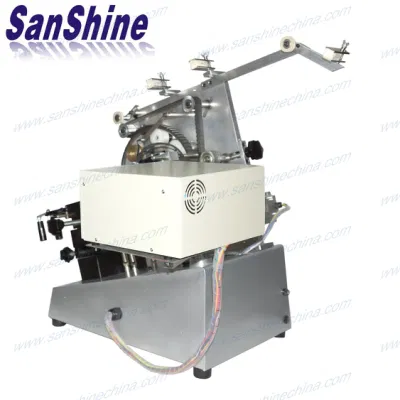

Avvolgimento della bobina esempio di macchina avvolgitrice toroide Light dimmer (SS900B8)
Decriptazione della macchina avvolgitrice elettrica a filtro toroide con caricatore automatico di potenza puro (SS900B8):
La macchina avvolgitrice automatica a spirale toroide serie SS900 comprende le serie SS900B e SS900S. La macchina avvolgitrice automatica a toroide digitale serie SS900B adotta il controller a toroide CNC, è di tipo a nastro il tipo avvolgimento shuttle.belt è utilizzato per l'avvolgimento di filo di rame spesso. Si tratta di una macchina digitale per avvolgimento toroide con precisione e affidabilità. Viene utilizzata per induttore toroidale, trasformatore toroidale, trasformatore di corrente toroidale, sensore di corrente toroidale, bobina toroidale, bobina di blocco toroidale, induttori di potenza, magneti di potenza, induttore UPS, induttori convertitore, sensori di misuratore di potenza, trasformatore di corrente toroidale del contaore elettronico, bobina toroide correttore fattore di potenza, ecc.
Caratteristiche della macchina avvolgitrice elettrica con filtro toroide con carica automatica e inverter pure (SS900B8):
1. Testa di avvolgimento del tipo a nastro collocate, tavolo a rulli intercambiabile con navetta (caricatore) di dimensioni diverse per diverse demensioni di bobine toroidali, dimensioni del filo, spire, in modo da ridurre il costo. Un set di macchine di avvolgimento automatico a spirale toroide standard include una navetta di avvolgimento PCS solo, altre navette di avvolgimento sono opzionali.
2. Navetta Hi-tech per la massima efficienza.
3. Controlli separati della velocità per il carico e l'avvolgimento del filo.
4. Contare con precisione la lunghezza del filo di carico in base al sensore di lunghezza, il sensore di lunghezza del filo deve essere integrato nel motore di avvolgimento.
5. Contare con precisione le spire di avvolgimento mediante il sensore fotoelettrico ad alta frequenza.
6. Direzione di avvolgimento programmabile, gamma di ritorno avvolgimento (giri o angolo) e angolo di avvolgimento del segmento.
7. Spaziatura precisa dei fili mediante controller programmabile.
8. La capacità di memoria consente di gestire 999 sequenze di parametri con memorizzazione fuori alimentazione.
Specifiche della macchina avvolgitrice per filtri toroidali con caricatore automatico di potenza elettrica pura (SS900B8):
Diametro filo di rame: 0.35~1.5mm (sarà diverso da modello macchina diverso,dimensioni navetta diverse).
Min. ID finito: 12 mm (sarà diverso da modello macchina diverso,dimensioni inversore e altezza bobina diverse).
Gamma diametro esterno finito: 20~150mm(sarà diversa a seconda del modello di macchina,dimensioni dell'inversore e altezza della bobina differenti).
Max. Velocità: 1200 GIRI/MIN
Motore avvolgimento: Motore brushless CC 1/2HP
Motore spanditore: Motore passo-passo
Capacità di memoria: 999 passi
Alimentazione: AC220V /110V +10%, 50/60 Hz
Dimensioni: L60x36x60 (cm)
Peso netto: 40 Kg
| Modello | Modello di navetta universale | Gamma di diametri del filo di rame(mm) | Diametro interno min. Bobina finita (mm) | Diametro esterno della gamma bobina finita (mm) | Altezza della gamma bobina finita (mm) |
| SS900B2 | 1.6 1.8 2.0 o personalizzato | 0.07 ~0.25 | 2.5 | 5 ~ 16 | 3 ~8 |
| SS900B3 | 1.8 2.0 2.5 o personalizzato | 0.07 ~0.25 | 2.5 | 5 ~16 | 3 ~8 |
| SS900B4 | 2.5 2.8 3.0 3.5 4.5 o personalizzato | 0.15 ~0.8 | 3 | 5 ~60 | 3 ~25 |
| SS900B6 | 3.5 5.0 6.3 o personalizzato | 0.3 ~1.2 | 6 | 10 ~80 | 5 ~45 |
| SS900B8 | 8 10 12 15 o personalizzato | 0.35 ~1.5 | 12 | 20 ~150 | 8 ~80 |
Come selezionare la macchina automatica per avvolgimento a bobina toroide più adatta per la bobina toroide?
Comunicaci i dati della tua bobina toroidale come indicato di seguito:
1. diametro esterno del nucleo toroide prima dell'avvolgimento?
2. diametro interno nucleo toroide prima dell'avvolgimento?
3. altezza nucleo toroide prima dell'avvolgimento?
quanti avvolgimenti su questo nucleo?
5. quante spire di ciascun avvolgimento?
6. come circa il diametro del filo di rame di ogni avvolgimento?
7. fornire immagini del prodotto che è migliore.
