Informazioni di Base.
Model No.
H1Z2Z2-K/PV1-F
Forma Materiale
Filo tondo
Campo di applicazione
Building and House
Certificazione
ISO9001, CE, CCC, RoHS, VDE
Marca
Qinshan
nome
cavo flessibile con guaina in pvc isolato
tensione
300/300V 300/500V
colore guaina
bianco o nero
numero del nucleo
2 core 3core 4core 5 core
Pacchetto di Trasporto
Export Carton
Specifiche
0.5mm2 to 35mm2
Marchio
QINSHAN
Origine
China
Codice SA
8544492900
Capacità di Produzione
600000000 Rolls /Year
Descrizione del Prodotto

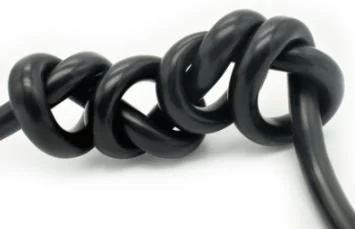

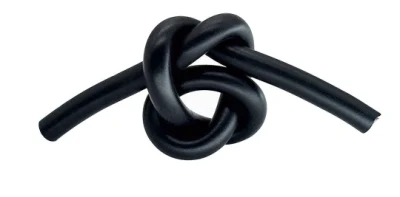

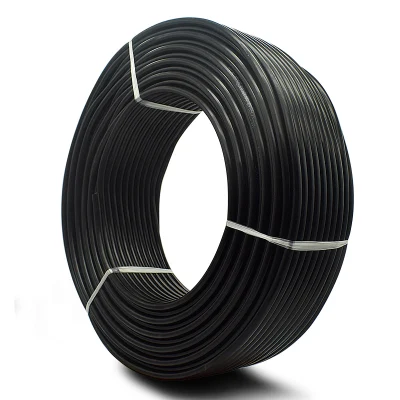

Cavo flessibile a 4 conduttori H05VV-F 300/500V BS6500 3184Y 6 mm 10 mm 16 mm
Costruzione :
STANDARD: IEC 60227-5 / VDE 0281/BS6500
Installazione corretta: Da -30ºC a +70ºC
In corto circuito di max. 5s fino a 160ºC
Tensione nominale: : H03VV-F 300/300V
H05VV-F 300/500V
Raggio di curvatura interno min: 4D per D<8 mm
5 porte per D=12 mm
6D per D>12 mm
Comportamento in caso di incendio:
Cavo ignifugo conforme a IEC60332-1
Applicazione:
Cavo flessibile (H03VV-F/ H05VV-F) per sollecitazioni meccaniche medie. Possibilità di frequenti piegature e torsioni. Particolarmente adatto per applicazioni domestiche, in cucine e in uffici in condizioni di umidità e di asciutto, per lavatrici, asciugatrici, frigoriferi, ecc., purché il cavo sia adattato alle specifiche essenziali del dispositivo. Adatto anche per cucine, cioè dispositivi caldi, a condizione che non venga a diretto contatto con parti calde del dispositivo e non sia esposto ad irraggiamento termico. Adatto per l'installazione fissa in mobili, pareti divisorie, rivestimenti decorativi e cavità in elementi prefabbricati.
Parametro tecnico dimensione:
Foto di Factory Details:

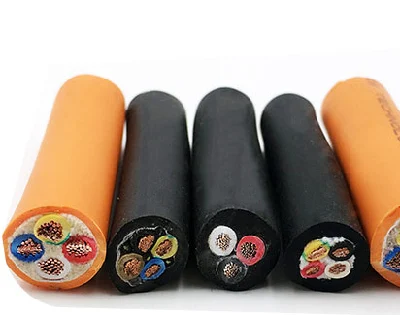

Costruzione :
- Conduttore: Filo sottile in rame nudo H03VV-F/ H05VV-F o filo in alluminio rivestito in rame (filo CCA) (intrecciato) classe 5 conforme a IEC60228
- Isolamento: Composto in PVC
- Guaina: Composto in PVC
- Colore guaina: Bianco, nero, grigio
STANDARD: IEC 60227-5 / VDE 0281/BS6500
Installazione corretta: Da -30ºC a +70ºC
In corto circuito di max. 5s fino a 160ºC
Tensione nominale: : H03VV-F 300/300V
H05VV-F 300/500V
Raggio di curvatura interno min: 4D per D<8 mm
5 porte per D=12 mm
6D per D>12 mm
Comportamento in caso di incendio:
Cavo ignifugo conforme a IEC60332-1
Applicazione:
Cavo flessibile (H03VV-F/ H05VV-F) per sollecitazioni meccaniche medie. Possibilità di frequenti piegature e torsioni. Particolarmente adatto per applicazioni domestiche, in cucine e in uffici in condizioni di umidità e di asciutto, per lavatrici, asciugatrici, frigoriferi, ecc., purché il cavo sia adattato alle specifiche essenziali del dispositivo. Adatto anche per cucine, cioè dispositivi caldi, a condizione che non venga a diretto contatto con parti calde del dispositivo e non sia esposto ad irraggiamento termico. Adatto per l'installazione fissa in mobili, pareti divisorie, rivestimenti decorativi e cavità in elementi prefabbricati.
Parametro tecnico dimensione:
| N. di nuclei x area sezione nominale | Struttura nominale del conduttore | Nominale Isolamento spessore | Nominale Spessore guaina | Nominale Diametro complessivo | Nominale Peso del cavo | Resistenza max del conduttore A 20ºC |
| N. X mm² | N. X mm | mm | mm | mm | kg/km | <=(Ω/km) |
| H05VV-F 300/500V | ||||||
| 4x 0,75 | 24 x 0,20 | 0,6 | 0,8 | 7.4 | 85 | 26,0 |
| 4 x 1,0 | 32 x 0,20 | 0,6 | 0,8 | 8.1 | 105 | 19,5 |
| 4 x 1,5 | 30 x 0,25 | 0,7 | 0,9 | 9.5 | 146 | 13,3 |
| 4 x 2,5 | 50 x 0,25 | 0,8 | 1 | 11.3 | 218 | 7,98 |
| 4 x 4 | 56 x 0,30 | 0,8 | 1 | 12.9 | 307 | 4,95 |
| 4 x 6 | 84 x 0,30 | 0,8 | 1 | 14.7 | 423 | 3,30 |
| 4 x 10 | 80 x 0,40 | 1,0 | 1,2 | 16.8 | 620 | 1,91 |
| 4 x 16 | 128 x 0,40 | 1,0 | 1,2 | 21.8 | 1020 | 1,21 |
| 4 x 25 | 200 x 0,40 | 1,2 | 1,4 | 27.8 | 1628 | 0,780 |
| 4 x 35 | 280 x 0,40 | 1,2 | 1,4 | 32.2 | 2228 | 0,554 |
Foto di Factory Details:
