Informazioni di Base.
Model No.
YJV32
Wire Materiale del centro
Filo di rame
Certificazione
ISO, CCC, CE, RoHS
Modello
6942X
Marca
Qinshan
standard
IEC60502
2 colori del nucleo
balco rosso
3 colori del nucleo
blu rosso balcazzo
4 colori del nucleo
rosso blu giallo paglierino
5 colori del nucleo
rosso blu balcello giallo verde
colore guaina
nero
temperatura massima del conduttore
90 gradi
Pacchetto di Trasporto
Wooden Drum
Specifiche
1.5mm2 to 300mm2
Marchio
QINSHAN
Origine
China
Codice SA
8544492100
Capacità di Produzione
9000000meters/Year
Descrizione del Prodotto

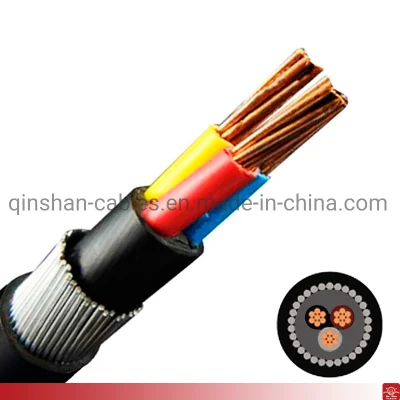

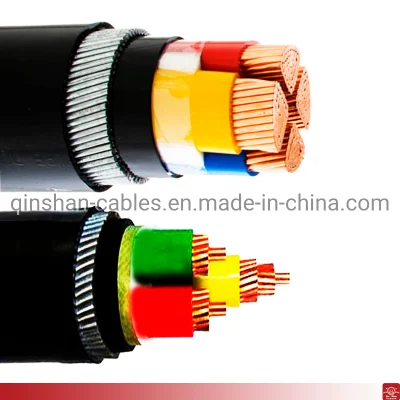

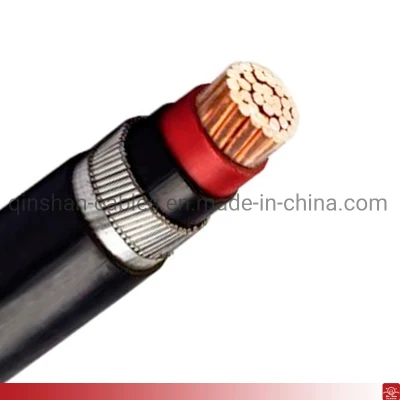

Conduttore in rame isolato XLPE a 4 conduttori da 10 mm 16 mm 25 mm Filo elettrico cavo blindato al Kenya DESCRIZIONE DEL CAVO BLINDATO: MATERIALI CONDUTTORI: Rame O Alluminio , filo intrecciato rotondo o a sezione (Classe 2) Conforme a BS EN / IEC 60228 ; Per dimensioni più piccole, Filo pieno ( Classe 1 ) conforme a BS EN / IEC 60228 MATERIALI DI ISOLAMENTO: PVC(cloruro di polivinile), il materiale isolante in PVC e lo spessore devono essere conformi alla norma IEC 60502-1 e BS 6346 Identificazione colore nucleo isolante: *1Core: Marrone O blu *2Core: Blu-marrone *3Core: Marrone-blu-grigio *4Core: Marrone-blu-grigio-nero *5Core: Marrone-Blu-Grigio-Nero-giallo e Verde BIANCHERIA DA LETTO: Composto estruso per lettiera PVC(cloruro di polivinile) BLINDATO: Alluminio (nucleo singolo)/fili di acciaio galvanizzato applicati elicoidalmente sopra la lettiera come Secondo IEC GUAINA: PVC estruso (cloruro di polivinile) conforme a IEC 60502-1 Colore-nero Altri colori in ordine speciale CARACTRISITICS TECNICI: * tensione nominale U0/U: 0.6/1kV. *temperatura Rang da -25ºC a + 70ºC *raggio di curvatura: Conduttore circolare =6D e Conduttore sagomato=8D *impatto meccanico: Molto buono *prestazioni antincendio: Requisiti per i test di fiamma di IEC 60332-3-22, IEC 60332-3-23 e. IEC 60332-3-24, *flessibilità: Rigido * basse emissioni di fumo: BS7622 * senza alogeni: BS EN50267-2-1 e BS EN50267-2-3 APPLICAZIONE: I cavi blindati SWA Sono utilizzati Per l'alimentazione di reti di alimentazione, applicazioni in ambienti interni, esterni e per l'uso in condotti per cavi. Adatto per l'uso in linee di distribuzione di potenza con Sistema di installazione a bassa tensione nominale 0.6/1 KV. Per la posa in alberi, in acqua sotterranea e grande deviazione di livello, in grado di sopportare una pressione meccanica esterna e una moderata forza di trazione. DATI DEI PARAMETRI TECNICI:
Dettagli contatto: Zhejiang QinShan Cable Co., Ltd ------------------------------------------------------------------------------------------------------------------- Persona di contatto : MR. Roy (Direttore Vendite estere)
| N. Di nuclei X area sezione nominale | Struttura nominale del conduttore | Nominale Isolamento spessore | Nominale Spessore guaina | Nominale Diametro complessivo | Nominale Peso del cavo | Resistenza max del conduttore A 20ºC |
| N. X Mm² | N. X Mm | mm | mm | mm | kg/km | < =(Ω/km) |
| Cavo armato a quattro conduttori CU/PVC/AWA/PVC( Al/PVC/AWA/PVC ) | ||||||
| 4x1, 5 | 2x 1.38 | 0, 6 | 1, 3 | 13.3 | 350 | 12, 10 |
| 4x2, 5 | 7 x 0, 67 | 0, 7 | 1, 4 | 14.9 | 445 | 7, 41 |
| 4x4, 0 | 7 x 0, 85 | 0, 7 | 1, 4 | 16.4 | 545 | 4, 61 |
| 4x6, 0 | 7 x 1, 04 | 0, 7 | 1, 5 | 18.7 | 785 | 3, 08 |
| 4x10 | 7 x 1, 35 | 0, 7 | 1, 5 | 21.1 | 1130 | 1, 83 |
| 4x16 | 7 x 1, 70 | 0, 7 | 1, 6 | 23.4 | 1310 | 1, 150 |
| 4x25 | 7 x 2, 14 | 0, 9 | 1, 7 | 26.1 | 1870 | 0, 727 |
| 4x35 | 7 x 2, 52 | 0, 9 | 1, 8 | 28.6 | 2345 | 0, 524 |
| 4x50 | 19 x 1, 78 | 1, 0 | 1, 9 | 32.1 | 2970 | 0, 387 |
| 4x70 | 19 x 2, 14 | 1, 1 | 2, 1 | 37.7 | 4210 | 0, 268 |
| 4x95 | 19 x 2, 52 | 1, 1 | 2, 2 | 41.7 | 5410 | 0, 193 |
| 4x120 | 37 x 2, 03 | 1, 2 | 2, 3 | 47.7 | 6995 | 0, 153 |
| 4x150 | 37 x 2, 25 | 1, 4 | 2, 4 | 51.4 | 8310 | 0, 124 |
| 4x185 | 37 x 2, 52 | 1, 6 | 2, 6 | 56.6 | 10086 | 0, 0991 |
| 4x240 | 61 x 2, 25 | 1, 7 | 2, 7 | 63.1 | 12670 | 0, 0754 |
| 4x300 | 61 x 2, 52 | 1, 8 | 2, 9 | 68.8 | 15360 | 0, 0601 |
