Cavo UL1569 Mc/Bx/AC90/Teck90 in cavo intrecciato al con conduttore THHN/Thwn/Xhhn 600 V FT4

Acquista il cavo UL1569 Mc/Bx/AC90/Teck90 intrecciato con conduttore THHN/Thwn/Xhhn 600 V FT4 direttamente dalla nostra fabbrica. Scopri di più ora!
Request a Quote

Dettagli prodotti

  • Panoramica
  • Dettagli prodotti
  • Foto dettagliate
  • Certificazioni
  • FAQ
Panoramica

Informazioni di Base.

Model No.
cable256
Campo di applicazione
Ritardante di fiamma
Certificazione
ISO9001, CE, CCC, RoHS, VDE
oem
odm
n. modello
cavo mc rivestito in metallo
tempo di consegna dei campioni
1-3 giorni lavorativi
tempi di consegna per la produzione di serie
3-15 giorni lavorativi
apparecchio
cablaggio interno, cablaggio interno, apparecchiature, ecc.
tempo di garanzia
15 anni almeno con un uso corretto
standard
UL83/UL1569/UL1685
capacità annuale
300.000 km
campione
campioni gratuiti disponibili
temperatura
-40 ºc~60 ºc
parola chiave
cavo mc con ul
numero di modello
1/0 2/0 3/0 4/0 conduttori thhn/thwn
ambito dimensione
14 awg-750 mcm
nome del prodotto
cavo mc con conduttore di messa a terra isolato thhn
Pacchetto di Trasporto
as Per Requested
Specifiche
Roll
Marchio
Qianwang
Origine
Shandong, China
Codice SA
8544200000
Capacità di Produzione
2000000rolls/Year

Descrizione del Prodotto

Dettagli prodotti

Descrizione produzione

Cavo UL1569 MC/BX/AC90/TECK90 in cavo intrecciato al con conduttore THHN/THWN/XHN 600 v FT4


 Struttura del cavo

Il cavo tipo MC è realizzato con conduttori in rame morbido, tipo THHN/THWN con grado di protezione 90 °C a secco, disponibili nelle misure da 14 AWG a 2 AWG, e un conduttore di messa a terra isolato verde. I conduttori sono collegati insieme e un nastro di rilegatura che porta la legenda di stampa è avvolto intorno al gruppo. Il braccio di interblocco in alluminio viene applicato sul complessivo.


Standard:

ASTM-B,B-801 E B-836

Standard UL 44 per XHHW-2

Standard UL 1569

Requisiti di conduzione ambientale RoHS

UL1569 Mc/Bx/AC90/Teck90 Cable in Thhn/Thwn/Xhhn Core Al Interlocked Armored Cable 600V FT4

CODICE COLORE DELLA GIACCA  - Guida applicativa tipica
•BIANCO - Cablaggio residenziale generale
•ROSSO - 2 conduttori neri e rossi - circuiti da 208 V a 240 V. (nessuna posizione neutra)
•ARANCIONE - N. 10 AWG Cablaggio generale residenziale
•GIALLO - N. 12 AWG Cablaggio generale residenziale
•BLU - N. 14 AWG - 2 conduttori bianchi e neri - applicazioni con interrupter per circuito di guasto ad arco a 120 V.


Specifiche.

Dimensioni (AWG) Trefoli
N./od
(mm²)
Isolamento
Spessore
(mm)
Circa
D.E.
mm
DC max
Resistenza
(20ºC Ω/km)
Rame nudo
Circa
Peso
(kg/km)
PVC Nylon
 14/2+14/1  1/1.63  0.38    0.10    11.9    8.45 141.54
 14/3+14/1  1/1.63  0.38    0.10    12.5  8.45  170.75
 14/4+14/1    1/1.63  0.38    0.10    13.1  8.45  200.36
 12/2+12/1  1/2.05  0.38    0.10    12.8  5.31  184.82
 12/3+12/1  1/2.05  0.38    0.10     13.6    5.31  227.02
 12/4+12/1    1/2.05  0.38    0.10     14.4    5.31  269.69
 10/2+10/1  1/2.59  0.51    0.10    14.5    3.343  263.46
 10/3+10/1  1/2.59  0.51    0.10    15.5    3.343  329.09
 10/4+10/1    1/2.59  0.51    0.10    16.6    3.343  395.30
 8/2+10/1    7/1.23
 1/2.59
 0.76/0.51    0.13/0.10  17.1  2.144/
 3.343
 364.61
 8/3+10/1  7/1.23
1/2.59
 0.76/0.51    0.13/0.10  18.6    2.144/
 3.343
 471.96
 8/4+10/1  7/1.23
1/2.59
 0.76/0.51  0.13/0.10  20.2  2.144/
 3.343
 582.33
 6/2+8/1  7/1.56
 7/1.23
 0.76/0.76  0.13/0.13    21.3    1.348/
 2.144
 521.37
 6/3+8/1    7/1.56
 7/1.23
 0.76/0.76  0.13/0.13 22.0  1.348/
 2.144
 686.69
 6/4+8/1  7/1.56
 7/1.23
 0.76/0.76  0.13/0.13 23.9  1.348/
 2.144
 850.00
 4/2+8/1  7/1.96
 7/1.23
1.02/0.76 0.15/0.13 24.1  0.8481/
 2.144
 721.34
 4/3+8/1  7/1.96
 7/1.23
1.02/0.76 0.15/0.13 27.3  0.8481/
 2.144
 1023.89
 4/4+8/1  7/1.96
 7/1.23
1.02/0.76 0.15/0.13 28.7  0.8481/
 2.144
 1284.51
 3/2+6/1  7/2.20
 7/1.56
1.02/0.76 0.15/0.13 25.7  0.6727/
 1.348
 944.59
 3/3+6/1  7/2.20
7/1.56
1.02/0.76 0.15/0.13 28.0  0.6727/
1.348
 1258.36
 3/4+6/1  7/2.20
7/1.56
1.02/0.76 0.15/0.13 30.6  0.6727/
1.348
1575.69
 2/2+6/1  7/2.47
 7/1.56
1.02/0.76 0.15/0.13 27.4  0.5335/
 1.348
1097.85
  2/3+6/1  7/2.47
 7/1.56
1.02/0.76 0.15/0.13 30.0  0.5335/
 1.348
1478.98
2/4+6/1  7/2.47
 7/1.56
1.02/0.76 0.15/0.13 32.8  0.5335/
 1.348
 1867.82
1/2+6/1 19/1.69
 7/1.56
1.27/0.76 0.18/0.13 30.9  0.4230/
 1.348
 1334.92
1/3+6/1 19/1.69
 7/1.56
1.27/0.76 0.18/0.13 33.9  0.4230/
 1.348
 1816.76
1/4+6/1 19/1.69
 7/1.56
1.27/0.76 0.18/0.13 37.2  0.4230/
 1.348
 2314.28

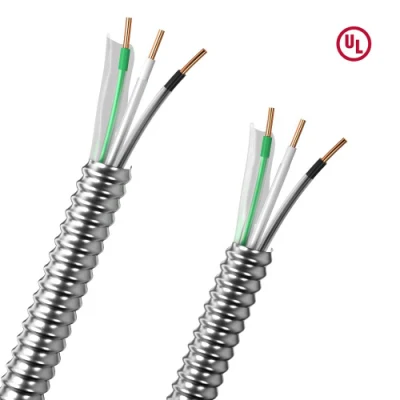

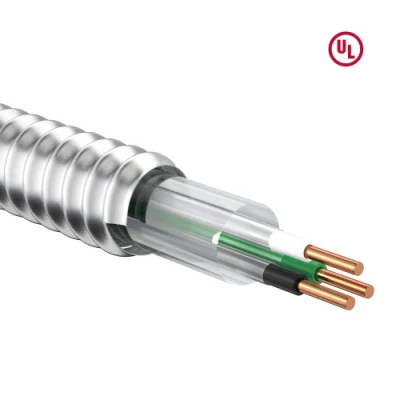

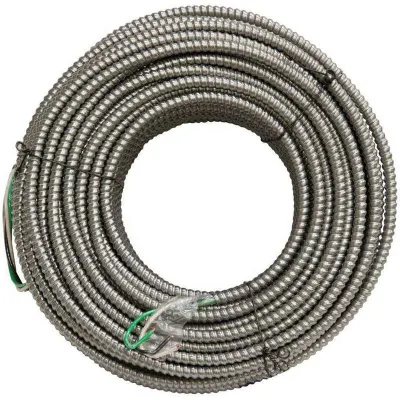

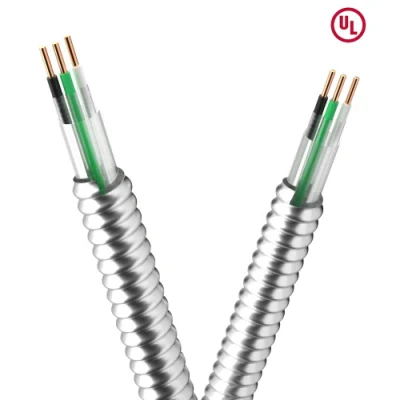

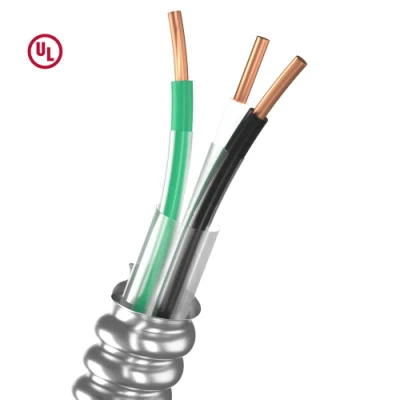

Foto dettagliate



UL1569 Mc/Bx/AC90/Teck90 Cable in Thhn/Thwn/Xhhn Core Al Interlocked Armored Cable 600V FT4UL1569 Mc/Bx/AC90/Teck90 Cable in Thhn/Thwn/Xhhn Core Al Interlocked Armored Cable 600V FT4UL1569 Mc/Bx/AC90/Teck90 Cable in Thhn/Thwn/Xhhn Core Al Interlocked Armored Cable 600V FT4UL1569 Mc/Bx/AC90/Teck90 Cable in Thhn/Thwn/Xhhn Core Al Interlocked Armored Cable 600V FT4
UL1569 Mc/Bx/AC90/Teck90 Cable in Thhn/Thwn/Xhhn Core Al Interlocked Armored Cable 600V FT4


Certificazioni




UL1569 Mc/Bx/AC90/Teck90 Cable in Thhn/Thwn/Xhhn Core Al Interlocked Armored Cable 600V FT4




UL1569 Mc/Bx/AC90/Teck90 Cable in Thhn/Thwn/Xhhn Core Al Interlocked Armored Cable 600V FT4 UL1569 Mc/Bx/AC90/Teck90 Cable in Thhn/Thwn/Xhhn Core Al Interlocked Armored Cable 600V FT4



Produzione
UL1569 Mc/Bx/AC90/Teck90 Cable in Thhn/Thwn/Xhhn Core Al Interlocked Armored Cable 600V FT4
UL1569 Mc/Bx/AC90/Teck90 Cable in Thhn/Thwn/Xhhn Core Al Interlocked Armored Cable 600V FT4
UL1569 Mc/Bx/AC90/Teck90 Cable in Thhn/Thwn/Xhhn Core Al Interlocked Armored Cable 600V FT4



UL1569 Mc/Bx/AC90/Teck90 Cable in Thhn/Thwn/Xhhn Core Al Interlocked Armored Cable 600V FT4
UL1569 Mc/Bx/AC90/Teck90 Cable in Thhn/Thwn/Xhhn Core Al Interlocked Armored Cable 600V FT4
UL1569 Mc/Bx/AC90/Teck90 Cable in Thhn/Thwn/Xhhn Core Al Interlocked Armored Cable 600V FT4

Laboratorio
UL1569 Mc/Bx/AC90/Teck90 Cable in Thhn/Thwn/Xhhn Core Al Interlocked Armored Cable 600V FT4

Fiera-Mostra
UL1569 Mc/Bx/AC90/Teck90 Cable in Thhn/Thwn/Xhhn Core Al Interlocked Armored Cable 600V FT4
FAQ

Come possiamo garantire la qualità?
  Sempre un campione di pre-produzione prima della produzione in serie;
  Ispezione sempre finale prima della spedizione;

2.cosa puoi acquistare da noi?
  Fili, cavi, cavi assemblati, vassoi per cavi e tubi di condizionamento.

Posso ottenere un campione gratuito?
  Certo, offriamo campione gratuito, si paga solo il trasporto.

4.pagamento

  Il nostro termine di pagamento è di solito T/T 30% in anticipo, il saldo prima di raccogliere il Goods.L/C, PayPal, Western Union sono anche accettabili.
