Descrizione del Prodotto

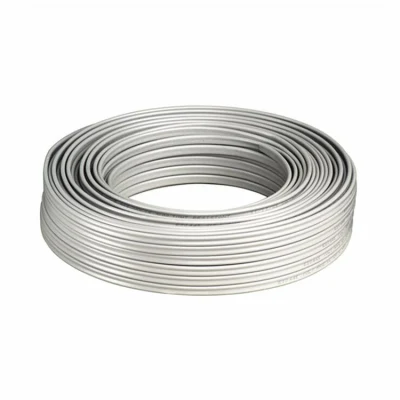

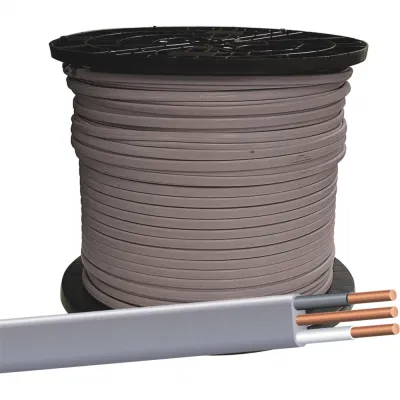

ALIMENTATORE SOTTERRANEO UF-B UL493 DA 600 V E CAVO DI DERIVAZIONE
Applicazioni:
Il cavo UF-B viene generalmente utilizzato come alimentatore per lampade esterne, pompe e altri carichi o apparecchiature alimentati da un punto di distribuzione in un edificio esistente, come specificato nel Codice elettrico Nazionale 2011. Il cavo UF-B può essere utilizzato in sottosuolo, inclusa la sepoltura diretta. Il cavo UF-B a conduttori multipli può essere utilizzato per il cablaggio di circuiti di diramazione interni in edifici residenziali o agricoli a temperature del conduttore non superiori a 90 °C (con amperaggio limitato a quello per conduttori a 60 °C) come specificato dal Codice elettrico nazionale. UF-B può essere utilizzato nelle applicazioni consentite per NMC nella Sezione 334.10(B) del Codice elettrico Nazionale. La tensione nominale del cavo UF-B è di 600 V.
Standard:
Il cavo UF-B in rame è conforme a quanto segue:
• ASTM - B3 E B-8
• norma UL 83
• norma UL 493
• specifiche federali A-A-59544
• Codice elettrico nazionale, NFPA 70 , edizione 2011
• RoHS/ REACH
STRUTTURA:

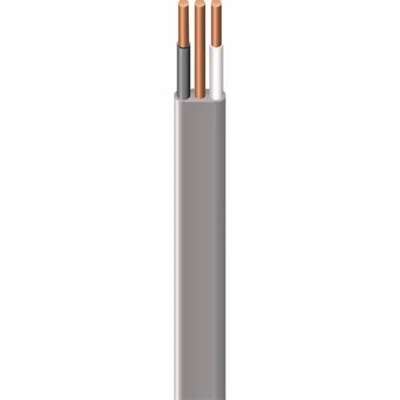

Il cavo UF-B in rame è realizzato come cavo a 2 o 3 conduttori, con o senza filo di massa. I conduttori in rame sono in rame ricotto (morbido), solidi o intrecciati compressi. I conduttori di fase sono isolati in polivinilcloruro (PVC), rivestiti in nylon, codificati a colori per scopi di identificazione. Rivestito con luce solare, umidità e PVC grigio resistente ai funghi.
| Direttore | Spessore camicia (mil) | Filo di massa | Dimensione cavo (mil) | |||
| Dimensioni (AWG o kcmil) | N. di trefoli | Spessore isolamento e rivestimento (mil) | ||||
| Dimensioni (AWG) | N. di trefoli | |||||
| DUE CONDUTTORI | ||||||
| 14 | 1 | 19 | 30 | 14 | 1 | 423X168 |
| 12 | 1 | 19 | 30 | 12 | 1 | 463X183 |
| 12 | 1 | 19 | 30 | Senza massa | 386X183 | |
| 10 | 1 | 24 | 30 | 10 | 1 | 518X215 |
| 8 | 7 | 35 | 45 | 10 | 1 | 678X302 |
| 6 | 7 | 35 | 45 | 10 | 1 | 770X338 |
| TRE CONDUTTORI | ||||||
| 14 | 1 | 19 | 30 | 14 | 1 | 581X168 |
| 12 | 1 | 19 | 30 | 12 | 1 | 626X183 |
| 12 | 1 | 19 | 30 | Senza massa | 581X183 | |
| 10 | 1 | 24 | 30 | 10 | 1 | 727X215 |
| 8 | 7 | 35 | 45 | 10 | 1 | 1059X319 |
| 6 | 7 | 35 | 45 | 10 | 1 | 1223X361 |
