Informazioni di Base.
Model No.
H07V-U
Forma Materiale
Filo tondo
Campo di applicazione
Building and House
Certificazione
ISO9001, CE, CCC, RoHS, VDE
Marca
Qinshan
colore isolamento
rosso/balck/giallo/verde/bule/giallo e verde
tensione
300/500V
fisso installato
da -30ºc a +70ºc
raggio di curvatura interno minimo
4d(d=diametro esterno)
4d(d=diametro esterno)
fino a 160ºc
Pacchetto di Trasporto
Roll Packing& Plastic Drum
Specifiche
0.5m2m to 300mm2
Marchio
Qinshan
Origine
China
Codice SA
8544492900
Capacità di Produzione
600000000 Rolls /Year
Descrizione del Prodotto

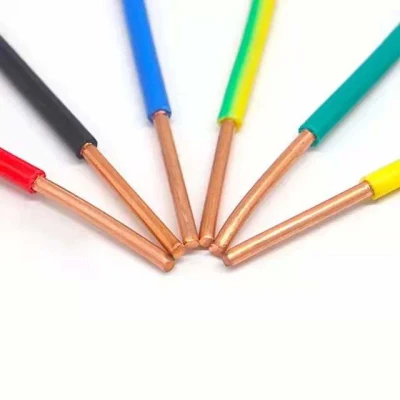

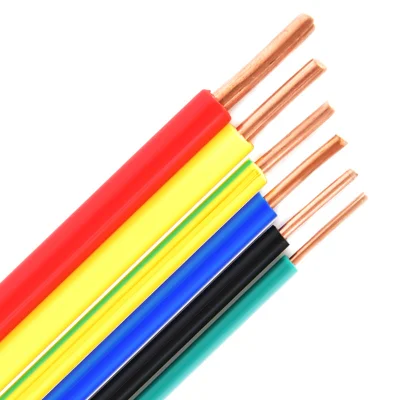

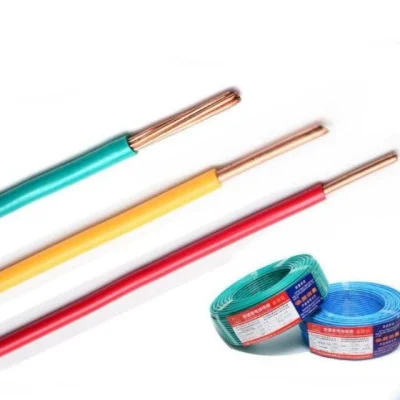

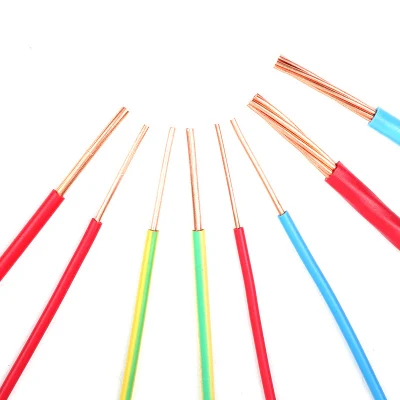

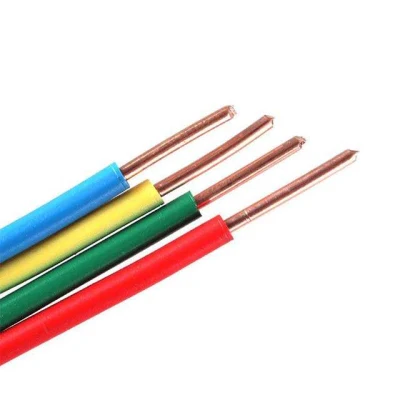

Cavo per cavo in PVC H07V-U da 4 mm 6 mm 10 mm
Costruzione :
Conduttore:H05V-U/H07V-U cavo in rame nudo (solido) classe 1
H07V- R rame nudo, classe 2, multifilo (intrecciato)
Isolamento: Composto in PVC
Colore isolamento: Rosso/Balk/giallo/verde/Bule/giallo e verde
Dati tecnici :
Installazione corretta: Da -30ºC a +70ºC
In corto circuito di max. 5s fino a 160ºC
Tensione nominale: H05V-U 300/500V
H07V-U/R 450/750 V.
Raggio di curvatura interno min:4D(D=diametro esterno)
Comportamento in caso di incendio:
Cavo ignifugo conforme a IEC60332-1
Applicazione :
Il conduttore isolato (H05V-U/ H07V-U/R) viene utilizzato per la posa in tubi di installazione elettrica, sotto e su intonaco in ambienti asciutti e in condotti di installazione chiusi. Non è consentito l'uso diretto nelle guide dei cavi. Applicato anche per il cablaggio interno di apparecchiature di scatole di distribuzione e commutazione, come per la posa protettiva per l'illuminazione di tensione nominale fino a 1000 V di corrente alternata, o fino a 750 V di corrente continua contro terra.
Installazione :
In condotto, supporto isolato, condotti... in un luogo asciutto.
Sono ammesse le variazioni per il conduttore posto da solo in tubo isolante ad una temperatura della parete a 30°C .
Sono ammesse le variazioni per il conduttore posto da solo in tubo isolante ad una temperatura della parete a 30°C .
Parametro di specifica :
| N. di nuclei x area sezione nominale | Struttura nominale del conduttore | Nominale Isolamento spessore | Nominale Diametro complessivo | Nominale Peso del cavo | Resistenza max del conduttore A 20ºC |
| N. X mm² | N. X mm | mm | mm | kg/km | <=(Ω/km) |
| H05V-U 300/500V | |||||
| 1 x 0,5 | 1 x 0,80 | 0,6 | 2.1 | 8,5 | 36,0 |
| 1 x 0,75 | 1 x 0,97 | 0,6 | 2.3 | 11 | 24,5 |
| 1 x 0,75 | 7 x 0,37 | 0,6 | 2.4 | 12 | 24,5 |
| 1 x 1,0 | 1 x 1,13 | 0,6 | 2.5 | 14 | 18,1 |
| 1 x 1,0 | 7 x 0,42 | 0,6 | 2.7 | 15 | 18,1 |
| N. di nuclei x area sezione nominale | Struttura nominale del conduttore | Nominale Isolamento spessore | Nominale Diametro complessivo | Nominale Peso del cavo | Resistenza max del conduttore A 20ºC |
| N. X mm² | N. X mm | mm | mm | kg/km | <=(Ω/km) |
| H07V-R 450/750 V. | |||||
| 1 x 1,5 | 7x 0,52 | 0,7 | 3.0 | 22 | 12,10 |
| 1 x 2,5 | 7 x 0,67 | 0,8 | 3.6 | 33 | 7,41 |
| 1 x 4 | 7 x 0,85 | 0,8 | 4.2 | 50 | 4,61 |
| 1 x 6 | 7 x 1,04 | 0,8 | 4.7 | 70 | 3,08 |
| 1 x 10 | 7 x 1,35 | 1,0 | 6.1 | 117 | 1,83 |
| 1 x 16 | 7 x 1,70 | 1,0 | 7.1 | 178 | 1,150 |
| 1 x 25 | 7 x 2,14 | 1,2 | 8.8 | 276 | 0,727 |
| 1 x 35 | 7 x 2,52 | 1,2 | 10.0 | 374 | 0,524 |
| 1 x 50 | 19 x 1,78 | 1,4 | 12.0 | 516 | 0,387 |
| 1 x 70 | 19 x 2,14 | 1,4 | 13.5 | 716 | 0,268 |
| 1 x 95 | 19 x 2,52 | 1,6 | 15.7 | 986 | 0,193 |
| 1 x 120 | 37 x 2,03 | 1,6 | 17.4 | 1236 | 0,153 |
| 1 x 150 | 37 x 2,25 | 1,8 | 19.4 | 1523 | 0,124 |
| 1 x 185 | 37 x 2,52 | 2,0 | 21.5 | 1900 | 0,0991 |
| 1 x 240 | 61 x 2,25 | 2,2 | 24.7 | 2500 | 0,0754 |
| 1 x 300 | 61 x 2,52 | 2,4 | 27.2 | 3108 | 0,0601 |
| 1 x 400 | 61 x 2,85 | 2,6 | 30.4 | 3949 | 0,0470 |
| 1 x 500 | 61 x 3.20 | 2,8 | 33.8 | 4953 | 0,0366 |
| 1 x 630 | 91 x 2,95 | 2,8 | 40.6 | 6507 | 0,0283 |
