Informazioni di Base.
Model No.
N2XH
Wire Materiale del centro
Filo di rame
Certificazione
ISO, CCC, SGS
Modello
N2xh
Marca
Hongda
tensione nominale uo/u
600 / 1000 Volt
tensione di prova
4000 [V]AC
intervallo di temperatura
-5°c fino a +90°c.
temperatura di esercizio
250 c.
raggio di curvatura
15-12 diametro
Pacchetto di Trasporto
Steel Wooden Drum
Specifiche
6mm2 to 300mm2
Marchio
Hongda
Origine
China
Codice SA
8544492100
Capacità di Produzione
500km/Month
Descrizione del Prodotto

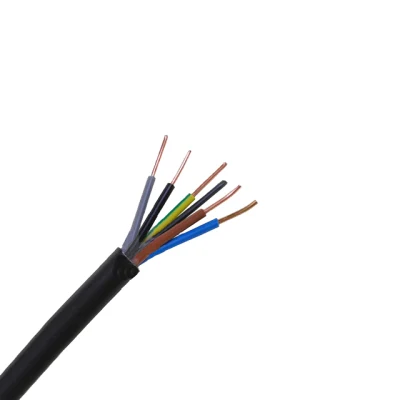

Cavo non armato N2XH XLPE/LSZH 0.6/1 kV
Applicazione:
Progettato per applicazioni ausiliarie, di controllo e di potenza a bassa tensione in cui non è necessaria la protezione meccanica. Ideale per il cablaggio di sale per apparecchiature elettroniche, edifici pubblici e tunnel, poiché questo cavo ha utilizzato proprietà a bassa emissione di fumo e senza alogeni in tutta la struttura.

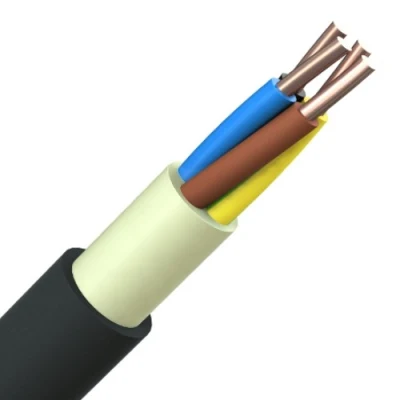

STRUTTURA DEL CAVO N2XH:
Conduttori in rame puro a norma IEC 60228,
Isolamento XLPE,
riempitivo,
Guaina esterna LSZH nera o grigia.
Dati tecnici:
Forniamo le seguenti varianti di N2XH e N2XCH:
Conduttore di protezione
DIMENSIONI DEL CAVO N2XH:
SELEZIONE DEI CAVI N2XH E N2XCH:
Oltre al nostro portafoglio di cavi di alimentazione europei, forniamo anche cavi di alimentazione a bassa tensione standard britannici, incluso il cavo blindato BS6724 con la guaina esterna LSZH. Il nostro tecnico ha Una grande esperienza nel fornire supporto nella scelta del cavo giusto per la vostra applicazione. Chiamare per discutere la propria applicazione specifica.
Se avete un'altra domanda, non esitate a contattarci qui sotto
Applicazione:
Progettato per applicazioni ausiliarie, di controllo e di potenza a bassa tensione in cui non è necessaria la protezione meccanica. Ideale per il cablaggio di sale per apparecchiature elettroniche, edifici pubblici e tunnel, poiché questo cavo ha utilizzato proprietà a bassa emissione di fumo e senza alogeni in tutta la struttura.
STRUTTURA DEL CAVO N2XH:
Conduttori in rame puro a norma IEC 60228,
Isolamento XLPE,
riempitivo,
Guaina esterna LSZH nera o grigia.
Dati tecnici:
| Tensione di esercizio: | 0, 6/1 kV |
| Cordatura: | Inferiore o uguale a 6 mm2 Solido secondo la classe IEC 60228 1 Più grande o uguale a 10 mm2 intrecciati secondo IEC 60228 Classe 2 |
| Raggio di curvatura: | Nucleo singolo 15xOD Multi core 12xOD |
| Temperatura di esercizio: | Da -30 °C a +70 °C per il modello fisso Da -5 °C a +70 °C per l'installazione |
| Temp. Max. Conduttore: | +90 oC |
| Ignifugo: | IEC 60332-1-2, IEC 60332-3-24 CAT C/EN 50266-2-4 |
| Emissione di fumo: | IEC 61034-2 |
| Emissione di alogeno: | IEC 60754-1 |
| Produzione standard: | IEC 60502 |
Forniamo le seguenti varianti di N2XH e N2XCH:
Conduttore di protezione
| N2XH-J / N2XCH-J | Con conduttore di protezione |
| N2XH-O / N2XCH-O | Senza conduttore di protezione |
DIMENSIONI DEL CAVO N2XH:
| N. Di parte | Dimensioni (mm2) | Peso (kg/km) | De (mm) |
| HDDLN0200102H | 2x1, 5 | 115 | 9, 1 |
| HDDLN0200103H | 3x1, 5 | 135 | 9, 5 |
| HDDLN0200103HE | 3Gx1, 5 | 135 | 9, 5 |
| HDDLN0200104H | 4x1, 5 | 160 | 10, 3 |
| HDDLN0200104HE | 4 Gx1, 5 | 160 | 10, 3 |
| HDDLN0200105HE | 5 Gx1, 5 | 190 | 11, 0 |
| HDDLN0200106HE | 6 Gx1, 5 | 195 | 11, 8 |
| HDDLN0200107HE | 7Gx1, 5 | 205 | 11, 9 |
| HDDLN0200108HE | 8 Gx1, 5 | 240 | 12, 9 |
| HDDLN0200110HE | 10 Gx1, 5 | 285 | 14, 6 |
| HDDLN0200112HE | 12Gx1, 5 | 315 | 15, 1 |
| HDDLN0200114HE | 14Gx1, 5 | 365 | 15, 8 |
| HDDLN0200116HE | 16Gx1, 5 | 410 | 16, 6 |
| HDDLN0200119HE | 19Gx1, 5 | 465 | 17, 2 |
| HDDLN0200124HE | 24 Gx1, 5 | 575 | 19, 9 |
| HDDLN0200130HE | 30Gx1, 5 | 675 | 21, 2 |
| HDDLN0200137HE | 37 Gx1, 5 | 815 | 22, 8 |
| HDDLN0200202H | 2x2, 5 | 155 | 9, 7 |
| HDDLN0200203H | 3x2, 5 | 165 | 10, 2 |
| HDDLN0200203HE | 3Gx2, 5 | 165 | 10, 2 |
| HDDLN0200204H | 4x2, 5 | 205 | 11, 2 |
| HDDLN0200204HE | 4 Gx2, 5 | 205 | 11, 2 |
| HDDLN0200205HE | 5 Gx2, 5 | 250 | 12, 1 |
| HDDLN0200206HE | 6 Gx2, 5 | 270 | 12, 9 |
| HDDLN0200207HE | 7Gx2, 5 | 275 | 13, 1 |
| HDDLN0200208HE | 8 Gx2, 5 | 315 | 14, 1 |
| HDDLN0200210HE | 10 Gx2, 5 | 380 | 16, 1 |
| HDDLN0200212HE | 12Gx2, 5 | 445 | 16, 6 |
| HDDLN0200214HE | 14Gx2, 5 | 505 | 17, 4 |
| HDDLN0200216HE | 16Gx2, 5 | 565 | 18, 2 |
| HDDLN0200219HE | 19Gx2, 5 | 645 | 19, 1 |
| HDDLN0200224HE | 24 Gx2, 5 | 810 | 22, 3 |
| HDDLN0200230HE | 30Gx2, 5 | 965 | 23, 6 |
| HDDLN0200237HE | 37 Gx2, 5 | 1175 | 25, 2 |
| HDDLN0200402H | 2x4 | 200 | 11, 3 |
| HDDLN0200403HE | 3 Gx4 | 240 | 11, 8 |
| HDDLN0200404H | 4x4 | 300 | 12, 8 |
| HDDLN0200404HE | 4 Gx4 | 300 | 12, 8 |
| HDDLN0200405HE | 5 Gx4 | 345 | 13, 6 |
| HDDLN0200601H | 1x6 | 100 | 6, 7 |
| HDDLN0200602H | 2x6 | 255 | 12 |
| HDDLN0200603HE | 3 Gx6 | 215 | 8, 6 |
| HDDLN0200604H | 4x6 | 385 | 13, 7 |
| HDDLN0200604HE | 4 Gx6 | 385 | 13, 7 |
| HDDLN0200605HE | 5 Gx6 | 465 | 15, 1 |
| HDDLN0201001H | 1 x 10 | 145 | 8, 2 |
| HDDLN0201002H | 2x10 | 295 | 14, 7 |
| HDDLN0201003H | 3x10 | 405 | 15, 4 |
| HDDLN0201004H | 4x10 | 610 | 16, 8 |
| HDDLN0201004HE | 4 Gx10 | 610 | 16, 8 |
| HDDLN0201005HE | 5 Gx10 | 730 | 18, 5 |
| HDDLN0201601H | 1 x 16 | 210 | 9, 3 |
| HDDLN0201602H | 2x16 | 575 | 16, 8 |
| HDDLN0201603H | 3x16 | 710 | 17, 6 |
| HDDLN0201604H | 4x16 | 875 | 19, 6 |
| HDDLN0201604HE | 4 Gx16 | 875 | 19, 6 |
| HDDLN0201605HE | 5 Gx16 | 1070 | 21, 4 |
| HDDLN0202501H | 1 x 25 | 300 | 10, 8 |
| HDDLN0202502H | 2 x 25 | 850 | 20, 3 |
| HDDLN0202503H | 3x25 | 1070 | 21, 7 |
| HDDLN0202504H | 4x25 | 1335 | 23, 5 |
| HDDLN0202504HE | 4 Gx25 | 1335 | 23, 5 |
| HDDLN0202505HE | 5 Gx25 | 1645 | 25, 8 |
SELEZIONE DEI CAVI N2XH E N2XCH:
Oltre al nostro portafoglio di cavi di alimentazione europei, forniamo anche cavi di alimentazione a bassa tensione standard britannici, incluso il cavo blindato BS6724 con la guaina esterna LSZH. Il nostro tecnico ha Una grande esperienza nel fornire supporto nella scelta del cavo giusto per la vostra applicazione. Chiamare per discutere la propria applicazione specifica.
Se avete un'altra domanda, non esitate a contattarci qui sotto
