Informazioni di Base.
Model No.
H07V-K
Forma Materiale
Filo tondo
Campo di applicazione
Building and House
Certificazione
ISO9001, CE, CCC, RoHS, VDE
Marca
Qinshan
colore isolamento
rosso/balck/giallo/verde/bule/giallo e verde
tensione
300/500V
fisso installato
da -30ºc a +70ºc
raggio di curvatura interno minimo
4d(d=diametro esterno)
4d(d=diametro esterno)
fino a 160ºc
Pacchetto di Trasporto
Roll Packing& Plastic Drum
Specifiche
0.5m2m to 300mm2
Marchio
Qinshan
Origine
China
Codice SA
8544492900
Capacità di Produzione
600000000 Rolls /Year
Descrizione del Prodotto

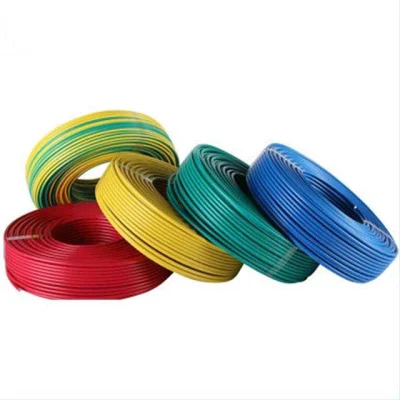

Cavo isolato in PVC H07V-K 10 mm Prezzo cavo per costruzione
Costruzione :

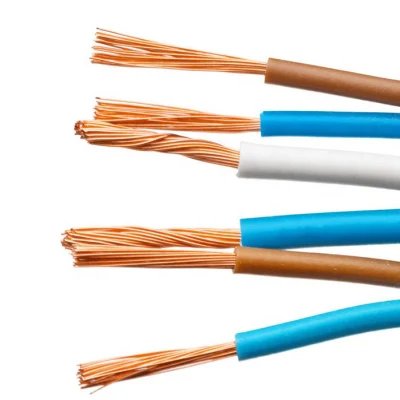

Conduttore:H05V-K/ H07V-K rame nudo, cablato a filo
(Intrecciato) classe 5 conforme a IEC60228 Isolamento: Composto in PVC

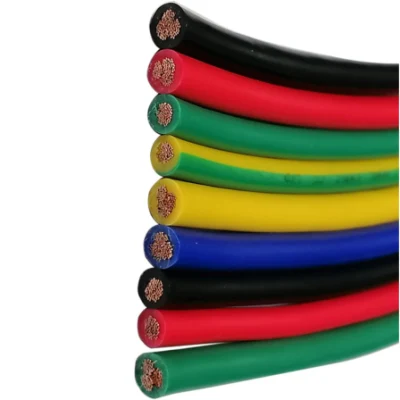

Colore isolamento: Rosso/Balk/giallo/verde/Bule/giallo e verde
Dati tecnici :
Installazione corretta: Da -15ºC a +70ºC
In corto circuito di max. 5s fino a 160ºC
Tensione nominale: H05V-K 300/500V
H07V-K 450/750 V.
Raggio di curvatura interno min:4D(D=diametro esterno)
Comportamento in caso di incendio:
Cavo ignifugo conforme a IEC60332-1
Applicazione:
Conduttore isolante flessibile ( H05V-K/ H07V-K ) utilizzato per la posa in tubi di installazione elettrica, sotto e su intonaco in ambienti asciutti e in condotti di installazione chiusi. Non è consentito l'uso diretto nelle guide dei cavi. Applicato anche per il cablaggio interno di apparecchiature di scatole di distribuzione e commutazione, come per la posa protettiva per l'illuminazione di tensione nominale fino a 1000 V di corrente alternata, o fino a 750 V di corrente continua contro terra.
Installazione :
In condotto, supporto isolato, condotti... in un luogo asciutto.
Sono ammesse le variazioni per il conduttore posto da solo in tubo isolante ad una temperatura della parete a 30°C .
Sono ammesse le variazioni per il conduttore posto da solo in tubo isolante ad una temperatura della parete a 30°C .
Parametro di specifica :

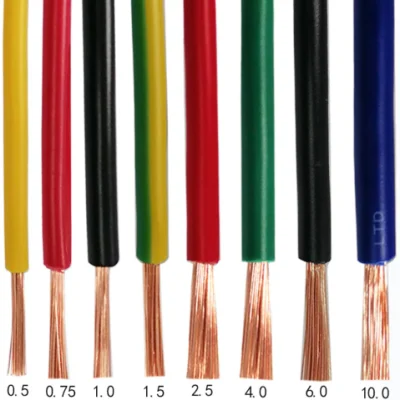

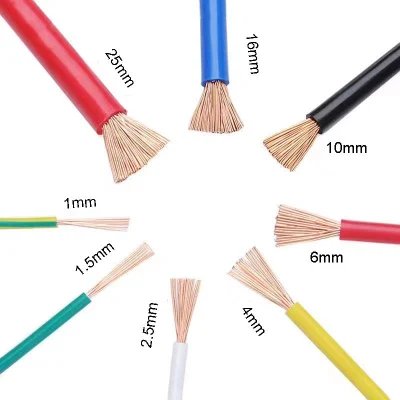

| N. di nuclei x area sezione nominale | Struttura nominale del conduttore | Nominale Isolamento spessore | Nominale Diametro complessivo | Nominale Peso del cavo | Resistenza max del conduttore A 20ºC |
| N. X mm² | N. X mm | mm | mm | kg/km | <=(Ω/km) |
| H05V-K 300/500V | |||||
| 1 x 0,5 | 16 x 0,20 | 0,6 | 2.3 | 10 | 39,0 |
| 1 x 0,75 | 24 x 0,20 | 0,6 | 2.5 | 12 | 26,0 |
| 1 x 1,0 | 32 x 0,20 | 0,6 | 2.7 | 14 | 19,5 |
| H07V-K 450/750 V. | |||||
| 1 x 1,5 | 30 x 0,25 | 0,7 | 3.0 | 21 | 13,3 |
| 1 x 2,5 | 50 x 0,25 | 0,8 | 3.7 | 34 | 7,98 |
| 1 x 4 | 56 x 0,30 | 0,8 | 4.2 | 50 | 4,95 |
| 1 x 6 | 84 x 0,30 | 0,8 | 5.5 | 79 | 3,30 |
| 1 x 10 | 80 x 0,40 | 1,0 | 6.8 | 128 | 1,91 |
| 1 x 16 | 128 x 0,40 | 1,0 | 8.8 | 208 | 1,21 |
| 1 x 25 | 200 x 0,40 | 1,2 | 9.5 | 290 | 0,780 |
| 1 x 35 | 280 x 0,40 | 1,2 | 11.0 | 400 | 0,554 |
| 1 x 50 | 400 x 0,40 | 1,4 | 13.5 | 582 | 0,386 |
| 1 x 70 | 356 x 0,50 | 1,4 | 15.0 | 777 | 0,272 |
| 1 x 95 | 485 x 0,50 | 1,6 | 16.7 | 1027 | 0,206 |
| 1 x 120 | 614 x 0,50 | 1,6 | 18.5 | 1287 | 0,161 |
| 1 x 150 | 765 x 0,50 | 1,8 | 20.6 | 1602 | 0,129 |
| 1 x 185 | 944 x 0,50 | 2,0 | 22.8 | 1972 | 0,106 |
| 1 x 240 | 1225 x 0,50 | 2,2 | 29.0 | 2748 | 0,0801 |
