Informazioni di Base.
Model No.
YTTW
Wire Materiale del centro
Filo di rame
Certificazione
ISO, CCC, CE, RoHS, VDE
Modello
Yttw
Marca
Zhaoxin
Pacchetto di Trasporto
Wooden Drum
Origine
China
Capacità di Produzione
50000m/Month
Descrizione del Prodotto

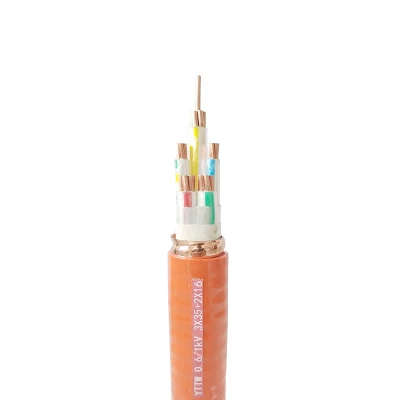

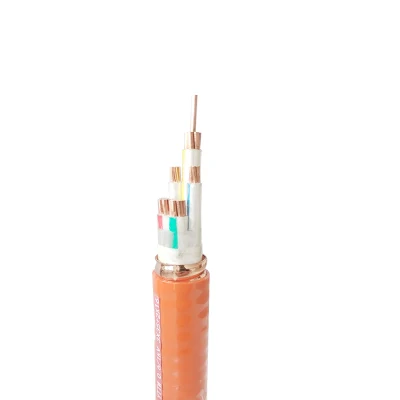

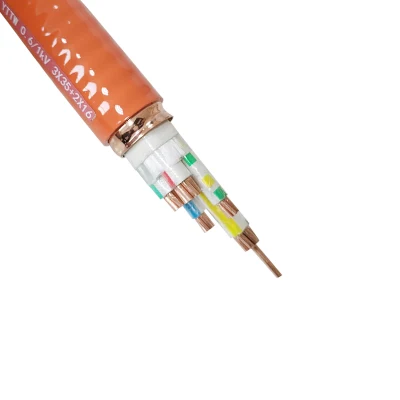

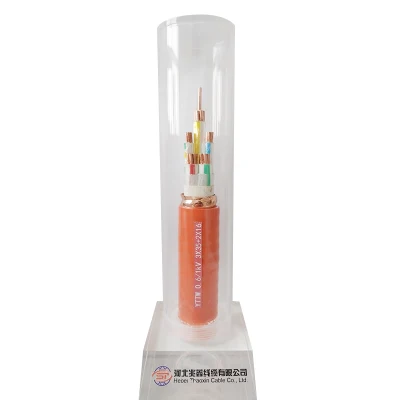

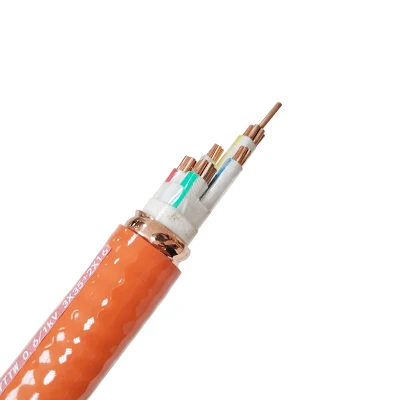

- Il cavo YTTW (Soft fireproof) ha un'eccellente resistenza al fuoco e al calore, adatto per ambienti ad alte temperature. Può soffrire 3 cous in 950°C bruciando. È stato composto da un conduttore di rame e da una guaina di rame più uno strato di protezione antincendio.
Applicazione: Costruzione, sopraelevato, sotterraneo, industriale, centrale elettrica, Telecomunicazioni, computer, Auto
Tensione: Cavo a bassa e media tensione
Corrente: CC e CA
Materiale isolante: Ossido di magnesio
Materiale guaina: Tubo di rame
Forma: Filo rotondo - Conduttore in rame solido e semplice
Certificazione ISO, CCC, CE, RoHS, VDE
Modello MICC Btz Ytw Rtz
Tensione nominale 750 V.
Ambiente operativo utilizzato nei circuiti di alimentazione e controllo che forniscono il sistema Circu
Conduttore di terra/armatura cavo isolato minerale da 500 V per impieghi leggeri
Temperatura nominale da -10 a +250
Introduzione - Può essere personalizzato in base alle esigenze.
- Agenzia indipendente per il reclutamento dei marchi
- Alta qualità, certificazione ISO 9001, CCC, CE, RoHS.
- ODM&OEM è disponibile
APPLICAZIONE
Un cavo isolato minerale da 750 V per impieghi leggeri progettato per offrire le massime prestazioni di incendio. Utilizzato nei circuiti di alimentazione e controllo che garantiscono l'integrità del circuito fino a 950 °C. Adatto per le industrie petrolifere, del gas e del petrolio, aeroporti, sistemi di illuminazione di emergenza e sistemi di allarme antincendio.
CARATTERISTICHE
Tensione nominale
750 V.
Temperatura nominale
Da -10°C a +250°C.
Raggio di curvatura minimo
6 x diametro totale
COSTRUZIONE
Direttore
Conduttore in rame solido semplice di classe 1
Isolamento
Ossido di magnesio
Guaina esterna
Tubo in rame, LSZH (a bassa emissione di fumo e senza alogeni)
| nucleo × croce sectil (mm2 ) | Nominale isolamento spessore (mm) | Singhiozzo di acciaio nastro (mm) | Ticchettio di acciaio Filo (mm) | Guaina Nom Spessore (mm) | Diam. Cavo (Per calcolo) (mm) | Peso del cavo (Circa bue) (kg/km) | D.C. max Rasistance di Direttore in 20ºC (Ω/km) | ||||||||||
| YJV YJLV | YJV22 YJLV22 | YJV32 YJLV32 | YJV YJLV | YJV22 YJLV22 | YJV32 YJLV32 | YJV | YJLV | YJV22 | YJLV22 | YJV32 | YJLV32 | Cu | Al | ||||
| 1 x 1,5 | 0.7 | - | - | 1.4 | - | - | 6 | - | - | 44 | - | - | - | - | - | 121 | - |
| 1 x 2,5 | 0.7 | - | - | 1.5 | - | - | 6 | - | - | 57 | 41 | - | - | - | - | 741 | 12.1 |
| 1 x 4 | 0.7 | - | - | 1.4 | - | - | 7 | - | - | 74 | 49 | - | - | - | - | 4.61 | 7.41 |
| 1×6 | 0.7 | - | - | 1.4 | - | - | 7 | - | - | 96 | 59 | - | - | - | - | 3.08 | 4.61 |
| 1 x 10 | 0.7 | - | - | 1.4 | - | - | 8 | - | - | 141 | 80 | - | - | - | - | 183 | 3.08 |
| 1 x 16 | 0.7 | 0.2 | 0.8 | 1.4 | 1.8 | 1.8 | 9 | 13 | 13 | 203 | 105 | 311 | 213 | 393 | 296 | 115 | 1.91 |
| 1 x 25 | 0.9 | 0.2 | 0.8 | 1.4 | 1.8 | 1.8 | 11 | 14 | 15 | 300 | 147 | 425 | 272 | 521 | 368 | 0.727 | 1.2 |
| 1 x 35 | 0.9 | 0.2 | 1.25 | 1.4 | 1.8 | 1.8 | 12 | 15 | 17 | 397 | 184 | 532 | 318 | 749 | 535 | 0.524 | 0.868 |
| 1 x 50 | 1 | 0.2 | 1.25 | 1.4 | 1.8 | 1.8 | 13 | 17 | 18 | 532 | 236 | 681 | 386 | 929 | 633 | 0.387 | 0.641 |
| 1 x 70 | 1.1 | 0.2 | 1.25 | 1.4 | 1.8 | 1.8 | 15 | 19 | 20 | 734 | 314 | 904 | 483 | 1188 | 767 | 0.288 | 0.443 |
| 1 x 95 | 1.1 | 0.2 | 1.25 | 1.5 | 1.8 | 1.8 | 17 | 20 | 22 | 988 | 406 | 1170 | 588 | 1482 | 900 | 0.193 | 0.32 |
| 1 x 120 | 1.2 | 0.2 | 1.6 | 1.5 | 1.8 | 1.8 | 19 | 22 | 24 | 1232 | 498 | 1425 | 692 | 1896 | 1163 | 0.153 | 0.253 |
| 1 x 150 | 1.4 | 0.2 | 1.6 | 1.6 | 1.8 | 1.8 | 21 | 24 | 26 | 1519 | 609 | 1724 | 814 | 2248 | 1339 | 0.124 | 0.206 |
| 1 x 185 | 1.6 | 0.2 | 1.6 | 1.6 | 1.8 | 1.8 | 23 | 26 | 28 | 1880 | 747 | 2096 | 963 | 2659 | 1526 | 0.0991 | 0.164 |
| 1 x 240 | 1.7 | 0.2 | 1.6 | 1.7 | 1.8 | 1.9 | 26 | 28 | 31 | 2437 | 951 | 2670 | 1184 | 3306 | 1821| | 0.0754 | 0.125 |
| 1 x 300 | 1.8 | 0.2 | 1.6 | 1.8 | 1.9 | 2 | 28 | 31 | 34 | 3022 | 1162 | 3277 | 1417 | 3981 | 2121 | 0.0601 | 0.100 |
| 1 x 400 | 2.0 | 0.2 | 2.0 | 1.9 | 2 | 2.1 | 32 | 35 | 38 | 3872 | 1477 | 4158 | 1762 | 5206 | 2810| | 0.047 | 0.0778 |
| 1 x 500 | 2.2 | 0.5 | 2.0 | 2.0 | 2.2 | 2.3 | 35 | 40 | 42 | 4920 | 1856 | 5647 | 2583 | 6446 | 3382 | 0.0366 | 0.0605 |
| 1 x 630 | 2.4 | 0.5 | 2.5 | 2.2 | 2.3 | 2.4 | 40 | 44 | 48 | 6306 | 2351 | 7166 | 3161 | 8431 | 4475 | 0.0283 | 0.0469 |
| 1×800 | 2.6 | 0.5 | 2.5 | 2.3 | 2.5 | 2.6 | 44 | 49 | 52 | 8008 | - | 8906 | - | 10352 | - | 0.0221 | - |
| nucleo × croce sectil (mm2 ) | Nominale isolamento spessore (mm) | Singhiozzo di acciaio nastro (mm) | Ticchettio di acciaio Filo (mm) | Guaina Nom Spessore (mm) | Diam. Cavo (Per calcolo) (mm) | Peso del cavo (Circa bue) (kg/km) | D.C. max Rasistance di Direttore in 20ºC (Ω/km) | ||||||||||
| YJV YJLV | YJV22 YJLV22 | YJV32 YJLV32 | YJV YJLV | YJV22 YJLV22 | YJV32 YJLV32 | YJV | YJLV | YJV22 | YJLV22 | YJV32 | YJLV32 | Cu | Al | ||||
| 3×1.5+ 1×1.0 | 0.7 | 0.2 | 0.8 | 1.8 | 1.8 | 1.8 | 11 | 14 | 14 | 148 | - | 243 | - | 336 | - | 12.1 | - |
| 0.7 | 18.1 | - | |||||||||||||||
| 3×4+ 1×2.5 | 0.7 | 0.2 | 1.25 | 1.8 | 1.8 | 1.8 | 13 | 15 | 17 | 255 | 165 | 365 | 276 | 591 | 501 | 4.61 | 7.41 |
| 0.7 | 7.41 | 12.1 | |||||||||||||||
| 3×10+ 1×6 | 0.7 | 0.2 | 1.25 | 1.8 | 1.8 | 1.8 | 17 | 19 | 21 | 498 | 277 | 638 | 417 | 928 | 708 | 1.83 | 3.08 |
| 0.7 | 3.08 | 4.61 | |||||||||||||||
| 3×25 +1×16 | 0.9 | 0.2 | 1.6 | 1.8 | 1.8 | 1.8 | 23 | 25 | 28 | 1097 | 539 | 1285 | 726 | 1847 | 1289 | 0.727 | 1.2 |
| 0.7 | 1.15 | 1.91 | |||||||||||||||
| 3×50+ 1×25 | 1.0 | 0.2 | 1.6 | 1.8 | 1.9 | 2.0 | 28 | 31 | 34 | 1910 | 867 | 2150 | 1107 | 2852 | 1809 | 0.387 | 0.641 |
| 0.9 | 0.727 | 1.2 | |||||||||||||||
| 3×95+ 1×50 | 1.1 | 0.5 | 2 | 2.1 | 2.2 | 2.3 | 37 | 42 | 44 | 3579 | 1530 | 4316 | 2267 | 5139 | 3090 | 0.193 | 0.32 |
| 1.0 | 0.387 | 0.641 | |||||||||||||||
| 3×150+ 1×70 | 1.4 | 0.5 | 2.5 | 2.3 | 2.5 | 2.6 | 45 | 50 | 53 | 5442 | 2283 | 6326 | 3167 | 7801 | 4642 | 0.124 | 0.206 |
| 1.1 | 0.263 | 0.443 | |||||||||||||||
| 3×240+ 1×120 | 1.7 | 0.5 | .2.5 | 2.7 | 2.8 | 2.9 | 56 | 61 | 65 | 8338 | 3633 | 9949 | 4745 | 11767 | 6563 | 0.0754 | 0.125 |
| 1.2 | 0.153 | 0.253 | |||||||||||||||
| 3×300+ 1×150 | 1.8 | 0.5 | 2.5 | 2.9 | 3.0 | 3.1 | 65 | 67 | 70 | 10964 | 4457 | 12185 | 5678 | 14155 | 7848 | 0.0601 | 0.100 |
| 1.4 | 0.124 | 0.206 | |||||||||||||||
| 3×400+ 1×185 | 2.0 | 0.5 | 3.15 | 3.1 | 3.3 | 3.4 | 70 | 75 | 79 | 13997 | 5655 | 15362 | 7021 | 18463 | 10122 | 0.047 | 0.0778 |
| 1.6 | 0.0991 | 0.164 | |||||||||||||||
| 3×500+ 1×240 | 2.2 | 0.5 | 3.15 | 3.4 | 3.5 | 3.6 | 78 | 93 | 88 | 17850 | 7145 | 19371 | 8665 | 22859 | 12153 | 0.0366 | 0.0605 |
| 1.7 | 0.0754 | 0.125 | |||||||||||||||
1. Siete un produttore o una società di commercio?
Siamo un produttore professionale. Possiamo controllare il tuo ordine dal primo inizio all'ultimo.
Siamo un produttore professionale. Possiamo controllare il tuo ordine dal primo inizio all'ultimo.
Benvenuto a visitarci. Ti preleveremo a Ningjin.
2. Come posso ottenere un campione per verificare la vostra qualità?
Il campione è gratuito, ma i clienti devono pagare il corriere. La commissione del corriere può essere dedotta quando si effettua un ordine con un MOQ 100MM.
3. Qual è la quantità minima di ordine?
Normalmente 100 m. Tuttavia, il cavo è molto pesante.
È meglio ordinare una quantità adeguata per evitare il trasporto elevato.
Il trasporto marittimo è l'opzione migliore.
4. Posso ottenere uno sconto?
Lo sconto può essere negato quando hai effettuato l'ordine. Cerchiamo sempre il nostro meglio per fornirvi la migliore quantità con un prezzo e una migliore tariffa di spedizione.
