Cavo elettrico in nylon per edifici da 2 mm con conduttore in rame da 3,5 mm, isolamento in PVC Cavo elettrico Thwn

Cavo elettrico in nylon Thwn da 2 mm con conduttore in rame da 3,5 mm e isolamento in PVC. Prodotto dalla nostra fabbrica. Alta qualità e affidabilità.
Request a Quote

Dettagli prodotti

Informazioni di Base.

Model No.
THW
Forma Materiale
Filo tondo
Campo di applicazione
Building and House
Certificazione
ISO9001, CCC
Marca
Qinshan
tensione
600 v.
colore isolamento
blu, nero, grigio, giallo
prodotto
cavo thhn
servizio
oem
giacca
nylon
Pacchetto di Trasporto
Roll Packing& Plastic Drum
Specifiche
AWG 20 - AWG 10
Marchio
QINSHAN
Origine
China
Codice SA
8544492900
Capacità di Produzione
600000000 Rolls /Year

Descrizione del Prodotto

Cavo elettrico in nylon per edifici da 2 mm con conduttore in rame da 3,5 mm, isolamento in PVC Cavo elettrico THWN

1. Applicazione principale del filo DI THW

IL cavo THW è adatto per varie applicazioni commerciali e industriali. Questi cavi possono essere installati in ambienti umidi o asciutti, all'interno o all'esterno, in canaline, condotti sotterranei (chiedere informazioni sui nostri prodotti preinstallati per cavi in condotti), in antenne o direttamente interrati.
IL cavo È conforme a NEC per operazioni continue a 75° C in ambienti asciutti e bagnati.


Specifiche e valori nominali dei fili THW

- spessore tipo UL
- l'isolamento è adatto per l'uso in ambienti umidi o. Luoghi asciutti a temperatura non superiore a 75 °C.
- conforme a RoHS - resistente all'olio i
- USO CT (n. 1/0 AWG e superiore)


3.THW parametri WireDesign

CONDUTTORI: Classe B, in rame nudo, imbutito morbido secondo ASTM B3 e ASTM B8. Sono disponibili come opzioni sia conduttori in rame stagnato che conduttori extra-flessibili.
ISOLAMENTO: Cloruro di polivinile (PVC) resistente al calore e all'umidità conforme ai requisiti ICEA S-95-658 (NEMA WC 90) UL 83 per il tipo THW e i fili. L'isolamento è adatto per l'uso in ambienti umidi o asciutti a una temperatura del conduttore non superiore a 75 °C per il normale funzionamento.
ASSEMBLAGGIO: I cavi a conduttore singolo possono essere collegati in parallelo o multiplati per installazioni più efficienti. I cavi a conduttore singolo possono essere preinstallati anche nel condotto.


Dimensioni
AWG o.
/MCM(kcmil)
N. di trefoli
Isolamento
spessore

Isolamento
spessore
Spessore della camicia Spessore della camicia Nominale
Diametro complessivo
Nominale
Diametro complessivo
Circa
peso
Circa
peso
Ampacità
(A)
Ampacità
(A)
mm mil mm mil mm mil kg/km lb/kft 70ºC 95ºC
14* fisso 0.38 15 0.10 4 2.60 102 22 15 15 15
12* fisso 0.38 15 0.10 4 3.02 119 34 23 20 20
10* fisso 0.51 20 0.10 4 3.81 150 54 36 30 30
14 7 0.38 15 0.10 4 2.70 106 23 16 15 15
12 7 0.38 15 0.10 4 3.20 126 35 24 20 20
10 7 0.51 20 0.10 4 4.00 157 55 38 30 30
8 7 0.76 30 0.13 5 5.30 209 89 60 50 65
6 7 0.76 30 0.13 5 6.20 244 134 90 65 75
4 7 1.02 40 0.15 6 7.80 307 215 144 85 95
3 7 1.02 40 0.15 6 8.60 339 266 179 100 110
2 7 1.02 40 0.15 6 9.20 362 329 221 115 130
1 7 1.27 50 0.18 7 10.60 417 422 284 130 150
14 19 0.38 15 0.10 4 2.78 109 23 16 155 15
12 19 0.38 15 0.10 4 3.27 129 35 24 20 20
10 19 0.51 20 0.10 4 4.11 162 55 38 30 30
8 19 0.76 30 0.13 5 5.43 214 90 61 50 65
6 19 0.76 30 0.13 5 6.36 250 136 92 65 75
4 19 1.02 40 0.15 6 8.11 319 218 147 85 95
3 19 1.02 40 0.15 6 8.82 347 270 182 100 110
2 19 1.02 40 0.15 6 9.63 379 334 225 115 130
1 19 1.27 50 0.18 7 11.09 437 428 288 130 150
1/0 19 1.27 50 0.18 7 12.08 476 531 357 150 170
2/0 19 1.27 50 0.18 7 13.34 525 669 449 175 195
3/0 19 1.27 50 0.18 7 14.64 576 832 559 200 225
4/0 19 1.27 50 0.18 7 16.04 631 1037 697 230 260
250 37 1.52 60 0.20 8 17.79 700 1234 829 255 290
300 37 1.52 60 0.20 8 19.09 752 1467 986 286 320
350 37 1.52 60 0.20 8 20.39 803 1701 1143 310 350
400 37 1.52 60 0.20 8 21.49 846 1931 1297 335 380
500 37 1.52 60 0.20 8 23.59 929 2394 1608 380 430
600 37 1.78 70 0.23 9 26.17 1030 2880 1934 420 475
750 37 1.78 70 0.23 9 28.77 1133 3570 2398 475 535
1000 37 1.78 70 0.23 9 32.57 1282 4717 3169 545 615

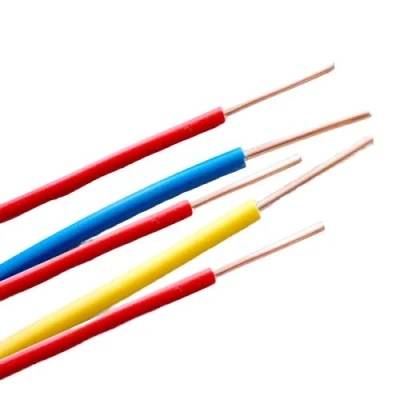

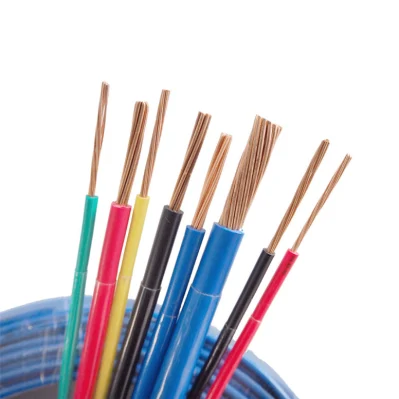

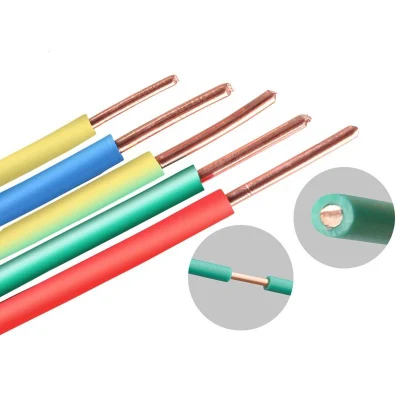

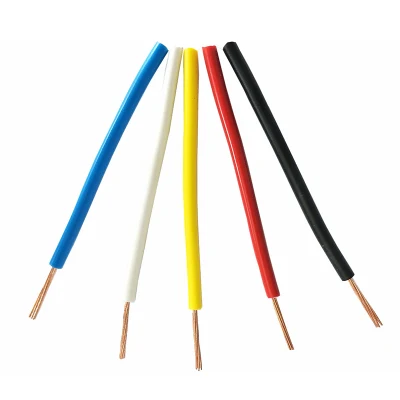

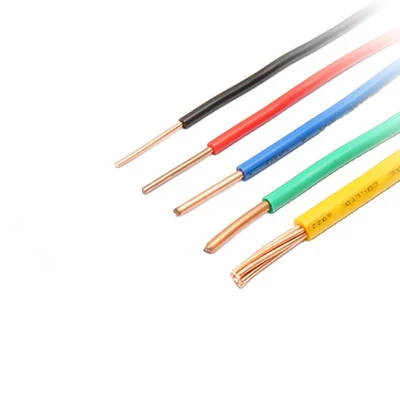

Presentazione del prodotto:
Nylon Electric Building Cable 2mm 3.5mm Copper Conductor PVC Insulation Thwn Electrical Wire Cable
Nylon Electric Building Cable 2mm 3.5mm Copper Conductor PVC Insulation Thwn Electrical Wire Cable Nylon Electric Building Cable 2mm 3.5mm Copper Conductor PVC Insulation Thwn Electrical Wire Cable Nylon Electric Building Cable 2mm 3.5mm Copper Conductor PVC Insulation Thwn Electrical Wire Cable Nylon Electric Building Cable 2mm 3.5mm Copper Conductor PVC Insulation Thwn Electrical Wire Cable Nylon Electric Building Cable 2mm 3.5mm Copper Conductor PVC Insulation Thwn Electrical Wire Cable Nylon Electric Building Cable 2mm 3.5mm Copper Conductor PVC Insulation Thwn Electrical Wire Cable Nylon Electric Building Cable 2mm 3.5mm Copper Conductor PVC Insulation Thwn Electrical Wire Cable Nylon Electric Building Cable 2mm 3.5mm Copper Conductor PVC Insulation Thwn Electrical Wire Cable Nylon Electric Building Cable 2mm 3.5mm Copper Conductor PVC Insulation Thwn Electrical Wire Cable
