Informazioni di Base.
Descrizione del Prodotto
Applicazione
Il cavo di controllo è adatto per il collegamento di apparecchiature di controllo e strumenti di monitoraggio, E viene utilizzato anche come cavi di alimentazione e collegamento in ingegneria meccanica per macchine utensili, unità di controllo, linee di produzione, attrezzature di trasporto, linee di trasporto e assemblaggio, nonché nella costruzione di impianti, nel caso in cui la tensione nominale sia fino a 450/750 V CA. Struttura dei cavi:struttura:
2.1 tensione nominale: 450/750 V.
2.2 conduttore: Filo di rame/filo di rame stagnato, Classe 1, Classe 2, Classe 5
2.3 ISOLAMENTO: PVC /PE /XLPE
2.4 Cablaggio: Multicore intrecciato
2.5 schermatura (se necessaria): Nastro in rame o nastro CWS o al-plastica con filo di massa
2.6 guaina interna (applicabile se è presente uno strato di armatura): PVC/PE
2.7 strato di armatura: Filo d'acciaio zincato / nastro d'acciaio
2.8 GUAINA ESTERNA: PVC/PE/LSHF
2.9 altre caratteristiche: Resistente all'olio, ignifugo, anticorrosione, UV, ecc.
2. Standard
Il cavo di controllo può essere prodotto secondo lo standard GB9330-1988,IEC,DIN,BS,e la fabbrica può anche fabbricare i cavi secondo altri standard.
3. Funzioni operative
La tensione nominale è fino a 450/750 V.
La temperatura di esercizio prolungata del conduttore del cavo di comando isolato in PVC è di 70ºC.
La temperatura di esercizio prolungata del conduttore dell'XLPE Il cavo di comando isolato è 90ºC
4.ambito di applicazione
Il cavo di comando è adatto per il cablaggio di apparecchiature elettriche di controllo e strumenti, il circuito di ritorno di monitoraggio e controllo, la protezione elettrica e la misurazione nell'unità di distribuzione dell'alimentazione nel caso in cui la tensione nominale sia fino a 450/750 V CA.
Tipo e specifica
4.Condizioni di servizio
(1)la temperatura di esercizio prolungata del conduttore del cavo isolato in PVC È 70 oC
La temperatura di esercizio prolungata del conduttore del cavo isolato XLPE È di 90 oC
| Tipo | Nome | Area sezione (mm2) | N. di nuclei | Sito di applicazione |
| KVV | Conduttore in rame, cavo di controllo rivestito in PVC e rivestito | 0.75 1.0 1.5 2.5 | 2-16 | Installazione permanente in ambienti interni, in fossi o tubi per cavi |
| 4 6 | 2-14 | |||
| 10 | 2-10 | |||

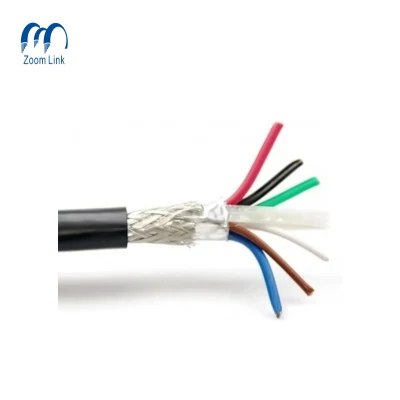

| KVVP | Conduttore in rame, isolamento in PVC e guaina, cavo di controllo schermato intrecciato | 0.75 1.0 1.5 2.5 | 2-61 | Installazione permanente all'interno, in fossi o tubi per cavi dove è presente la schermatura obbligatorio |
| 4 6 | 2-14 | |||
| 10 | 2-10 | |||
| KVVP2 | Conduttore in rame, isolamento in PVC e guaina, cavo di controllo schermato con nastro in rame | 0.75 1.0 1.5 2.5 | 4-10 | Installazione permanente all'interno, in fossi o tubi per cavi dove è presente la schermatura obbligatorio |
| 4 6 | 7-61 | |||
| 10 | 4-10 | |||

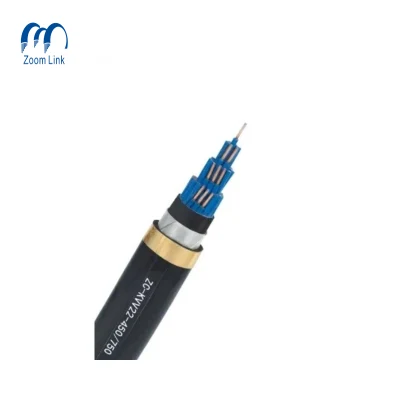

| KVV22 | Conduttore in rame, isolamento in PVC e guaina, cavo di controllo con nastro in acciaio | 0.75 1.0 1.5 2.5 | 7-61 | Installazione permanente in ambienti interni, in fossati per cavi, essere in grado di resistere a esterni più resistenti forza meccanica |
| 4 6 | 4-14 | |||
| 10 | 4-14 | |||
| KVVR | Conduttore in rame, isolamento in PVC e guaina, cavo di controllo flessibile | 0.5-2.5 | 4-61 | Installazione in ambienti interni dove sono richiesti flessibilità e facilità di movimento |

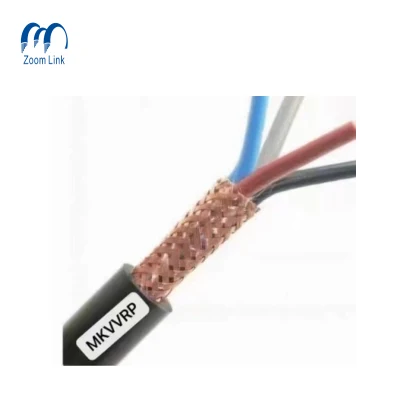

| KVVRP | Conduttore in rame, isolamento in PVC e guaina, cavo di controllo flessibile schermato intrecciato | 0.5 0.75 1.0 | 4-61 | Installazione in ambienti interni dove sono richieste flessibilità di schermatura e di movimento |
| 1.5 2.5 | 4-48 | |||
| KYJV | Conduttore in rame, isolamento XLPE e cavo di controllo rivestito in PVC | 0.75 1.0 1.5 2.5 | 2-16 | Installazione permanente in ambienti interni, in fossi o tubi per cavi |
| 4 6 | 2-14 | |||
| 10 | 2-10 | |||
| KYJVP | Conduttore in rame, isolamento XLPE, schermatura a treccia, cavo di controllo rivestito in PVC | 0.75 1.0 1.5 2.5 | 2-61 | Installazione permanente all'interno, in fossi o tubi per cavi dove è presente la schermatura obbligatorio |
| 4 6 | 2-14 | |||
| 10 | 2-10 | |||
| KYJV22 | Conduttore in rame, isolamento XLPE, nastro in acciaio armato, cavo di controllo rivestito in PVC | 0.75 1.0 1.5 2.5 | 7-61 | Installazione permanente in ambienti interni, in fossati di cavi, tubi o sotterranei essere cavo a. con supporto più forte forza meccanica esterna |
| 4 6 | 4-14 | |||
| 10 | 4-10 | |||
| KYJVP2 | Conduttore in rame, isolato XLPE, schermato con nastro in rame, cavo di controllo rivestito in PVC | 0.75 1.0 1.5 2.5 | 7-61 | Installazione permanente all'interno, in fossi o tubi per cavi dove è presente la schermatura obbligatorio |
| 4 6 | 4-14 | |||
| 10 | 4-10 | |||
| KYJVR | Conduttore in rame, isolamento XLPE, cavo di controllo flessibile rivestito in PVC | 0.5-2.5 | 4-61 | Installazione in ambienti interni dove sono richiesti flessibilità e facilità di movimento |
| KYJVRP | Conduttore in rame, isolamento XLPE, schermatura a treccia, cavo di controllo flessibile rivestito in PVC | 0.5 0.75 1.0 | 4-61 | |
| 1.5 2.5 | 4-48 | Installazione in ambienti interni dove sono richieste flessibilità di schermatura e di movimento |
1.are un produttore o una società di commercio?
Siamo un produttore professionale.possiamo controllare il vostro ordine da il primo
inizio all'ultimo.
Benvenuto a visitarci. Ti preleveremo a Zhengzhou
2. Come posso ottenere un campione per verificare la vostra qualità?
I campioni sono gratuiti.ci si aspetta che i nuovi client lo siano pagare per il corriere
costo.
3.Qual è la quantità minima di ordine?
Normalmente 1000m.come mai il cavo è molto pesante.
È meglio ordinare una quantità adeguata per evitare il trasporto elevato.
Il trasporto marittimo è l'opzione migliore.
Posso ottenere uno sconto?
Dipende dalla vostra quantità, possiamo fare uno sconto e permettersi il trasporto.
Si prega di contattarci.
5. La vostra azienda accetta la produzione OEM?
Sì, potrebbe stampare il nome della tua azienda su cui abbiamo anche personalizzato la scheda di qualità
promuovete la vostra azienda.
