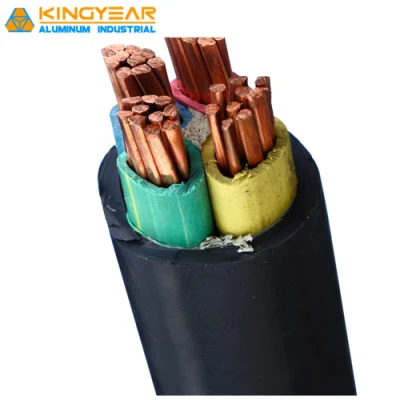

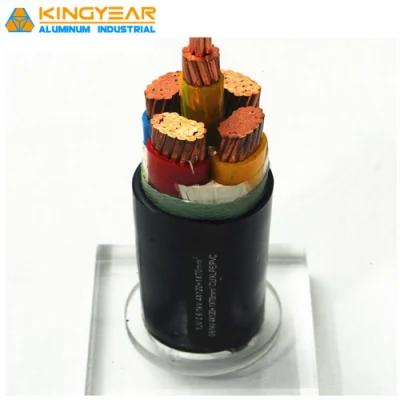

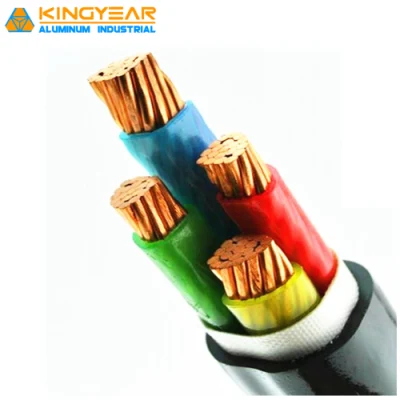

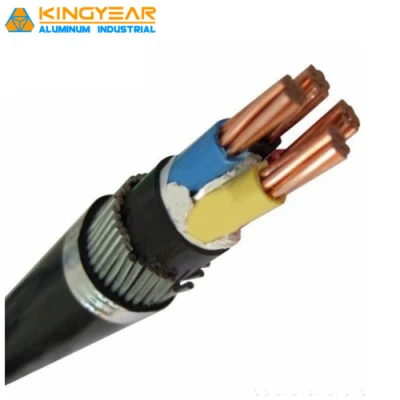

Cavo di alimentazione non corazzato da 1,5 mm, 2,5 mm, 4 mm, alimentazione elettrica in rame Cavo

Cavo di alimentazione non corazzato in rame da 1,5 mm, 2,5 mm, 4 mm. Siamo una fabbrica specializzata nella produzione di cavi di alimentazione elettrica. Acquista direttamente dal produttore!
Request a Quote

Dettagli prodotti

Informazioni di Base.

Model No.
Power Cable
Wire Materiale del centro
Filo di rame
Certificazione
ISO, CCC
Modello
Low, Medium, High Voltage
Marca
Low, Medium, High Voltage
n. nucleo
1, 2, 3, 4, 5, 3+1, 4+1, 3+2
standard
GB/T 12706-2008, IEC 60502-2005
colore guaina
nero o su richiesta
schermo
nastro di rame, filo di rame
materiale armatura
filo di acciaio zincato, nastro di acciaio, nastro di rame
formato popolare
50 mm, 95 mm, 120 mm, 150 mm
tensione correlata
0.6/1kv, 8.7/15kv, 12/20kv, 21-35kv, 36kv
oem
tipo di azienda
fabbrica
Pacchetto di Trasporto
Steel-Wooden Drum or as Request
Specifiche
0.5-800mm2
Marchio
KINGYEAR
Origine
Henan, China
Codice SA
8544492100
Capacità di Produzione
500km/Month

Descrizione del Prodotto

Cavo di alimentazione non corazzato da 1, 5 mm, 2, 5 mm, 4 mm, alimentazione elettrica in rame Cavo
IEC60502, BS6346, VDE, AS/NZS, UL, ecc.

La tensione nominale (kv):

prima    Classe 0.6/1 1.8/3 3.6/6 6/10 8.7/15 12/20 18/30 21/35
2a classe 1/1 3/3 6/6 8.7/10 12/15 18/20 -  26/35

Applicazione:

Il cavo di alimentazione isolato XLPE presenta  Numerosi vantaggi rispetto ai cavi isolati in carta e PVC. Il cavo XLPE ha un'elevata proprietà elettrica, proprietà meccaniche, prestazioni di invecchiamento termico, resistenza alle incrinature da stress ambientale, resistenza alla corrosione chimica, inoltre ha una struttura semplice, un funzionamento pratico e non è limitato dalla posa in grandi differenze di livello. Può essere applicato ad alta temperatura di 90 gradi per  Un lungo periodo di tempo.
Il cavo di alimentazione isolato in PVC è adatto per la posa fissa in linee di trasmissione e distribuzione di potenza con c. A. 50 HZ e tensione nominale di 0.6/1 kV.

TIPO

NOME

Applicazione principale

Nucleo CU

Nucleo AL

YJV/YJY

YJLV/YJLY

Cavo di alimentazione isolato in XLPE, rivestito in PVC/PE

Per posa in opera, tunnel, canali e sotterranei.
Incapace di sopportare forze meccaniche esterne,
ma sopportare la forza di trazione durante la posa

YJV22/YJV23

YJLV22/YJLV23

XLPE isolato, nastro in acciaio corazzato,
Cavo di alimentazione rivestito in PVC/PE

Per posa in opera, tunnel, canali e sotterranei.
In grado di sopportare forze meccaniche esterne,
ma non è in grado di sopportare una forte forza di trazione

YJV32/YJV33

YJLV32/YJLV33

XLPE isolato, filo sottile in acciaio corazzato,
Cavo di alimentazione rivestito in PVC/PE

Per la posa in albero, acqua sotterranea sarà grande differenza di livello.
In grado di sopportare forze meccaniche esterne e una forza di trazione moderata

YJV42/YJV43

YJLV42/YJLV43

XLPE isolato, filo di acciaio spesso corazzato,
Cavo di alimentazione rivestito in PVC/PE

Per la posa in acqua e fondali marini.
In grado di sopportare una pressione positiva e una forza di trazione

Numero di core:

1core 2core 3core 3+1core 4core 4+1core 4+2core 5core e così via.

Sezione nominale
Area(mm2): 1.5 2.5 4  6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 800

Caratteristiche:

1). Il cavo di alimentazione isolato XLPE non solo ha eccellenti proprietà elettriche e meccaniche, ma ha anche una potente resistenza contro l'erosione chimica, l'invecchiamento termico e le sollecitazioni ambientali.
2). Le sue strutture sono semplici. La temperatura di esercizio a lungo termine è di +90 gradi. È comodo da usare e può essere posato senza limitazioni di livello diverso.
3). I cavi XLPE possono essere prodotti in conformità alle nostre specifiche, equivalenti a IEC 502-1983, e alcuni indici sono superiori a 502-1983.
4). Possiamo progettare e produrre cavi speciali XLPE secondo gli altri standard richiesti dai clienti.
5). Applicazione: Per posa in opera in ambienti interni, tunnel, canali e sotterranei.

Specifiche
1.5mm 2.5mm 4mm 6mm Unarmored Power Cable Copper Electrical Power Cable

Nominale
Sezione trasversale
Diametro di
Direttore
(Circa)
Nominale
Isolamento
spessore
Nominale interno
Copertura
spessore
Nominale
Filo allumino
diam.
Nominale
Guaina
spessore
Nel complesso
Diametro
(Circa)
mm² mm mm mm mm mm mm
1 x 4 2.3 0.7 1 0.8 1.8 10.9
1x6 2.8 0.7 1 0.8 1.8 11.4
1 x 10 3.6 0.7 1 0.8 1.8 12.2
1 x 16 4.5 0.7 1 0.8 1.8 13.1
1 x 25 5.6 0.9 1 0.8 1.8 14.6
1 x 35 6.7 0.9 1 1.25 1.8 16.6
1 x 50 8 1 1 1.25 1.8 18.1
1 x 70 9.4 1.1 1 1.25 1.8 19.7
1 x 95 11 1.1 1 1.6 1.8 22
1 x 120 12.4 1.2 1 1.6 1.8 23.6
1 x 150 13.8 1.4 1 1.6 1.8 25.4
1 x 185 15.3 1.6 1 1.6 1.8 27.4
1 x 240 17.5 1.7 1 1.6 1.9 29.9
1 x 300 19.5 1.8 1 2 2 33.1
1 x 400 22.6 2 1.2 2 2.2 37.3
1 x 500 25.2 2.2 1.2 2 2.3 40.5

Nominale
Sezione trasversale
Diametro di
Direttore
(Circa)
Nominale
Isolamento
spessore
Nominale interno
Copertura
spessore
Nominale
Filo di acciaio
diam.
Nominale
Guaina
spessore
Nel complesso
Diametro
(Circa)
mm² mm mm mm mm mm mm
2x1, 5 1.4 0.7 1 0.8 1.8 12.8
2 x 2, 5 1.8 0.7 1 0.8 1.8 13.6
2x4 2.3 0.7 1 0.8 1.8 14.6
2x6 2.8 0.7 1 1.25 1.8 16.5
2x10 3.6 0.7 1 1.25 1.8 18.1
2x16 4.5 0.7 1 1.25 1.8 19.9
2 x 25 5.6 0.9 1 1.6 1.8 23.6
2x35 6.7 0.9 1 1.6 1.8 25.8
2 x 50 8 1 1 1.6 1.9 29
2x70 9.4 1.1 1 2 2.3 3.2
2x95 11 1.1 1.2 2.1 3 7.1
2x120 12.4 1.2 1.2 2 2.3 40.5
2x150 13.8 1.4 1.2 2.5 2.4 45.4
2x185 15.3 1.6 1.4 2.5 20.6 49.9
2 x 240 17.5 1.7 1.4 2.5 20.7 55.1
2x300 19.5 1.8 1.6 2.5 20.9 60.2
2 x 400 22.6 2 1.6 2.5 30.1 67.7

Nominale
Sezione trasversale
Diametro di
Direttore
(Circa)
Nominale
Isolamento
spessore
Nominale interno
Copertura
spessore
Nominale
Filo di acciaio
diam.
Nominale
Guaina
spessore
Nel complesso
Diametro
(Circa)
mm² mm mm mm mm mm mm
3x1, 5 1.4 0.7 1 0.8 1.8 13.2
3x2, 5 1.8 0.7 1 0.8 1.8 14.1
3x4 2.3 0.7 1 0.8 1.8 15.2
3x6 2.8 0.7 1 1.25 1.8 17.1
3x10 3.6 0.7 1 1.25 1.8 18.9
3x16 4.5 0.7 1 1.25 1.8 20.8
3x25 5.6 0.9 1 1.6 1.8 24.7
3x35 6.7 0.9 1 1.6 1.8 27.2
3x50 8 1 1 1.6 1.9 30.6
3x70 9.4 1.1 1 2 2.1 35.2
3x95 11 1.1 1.2 2 2.2 39.3
3x120 12.4 1.2 1.2 2 2.3 43
3x150 13.8 1.4 1.4 2.5 2.5 48.6
3x185 15.3 1.6 1.4 2.5 2.7 53
3x240 17.5 1.7 1.4 2.5 2.8 58.5
3x300 19.5 1.8 1.6 2.5 3 64
3x400 22.6 2 1.6 3.15 3.3 73.5

Nominale
Sezione trasversale
Diametro di
Direttore
(Circa)
Nominale
Isolamento
spessore
Nominale interno
Copertura
spessore
Nominale
Filo di acciaio
diam.
Nominale
Guaina
spessore
Nel complesso
Diametro
(Circa)
mm² mm mm mm mm mm mm mm mm
3x 16/10 4.5 3.6 0.7 0.7 1 1.6 1.8 22.7
3x 25/16 5.6 4.5 0.9 0.7 1 1.6 1.8 26.5
3x 35/16 6.7 4.5 0.9 0.7 1 1.6 1.9 29
3x 50/25 8 5.6 1 0.9 1 1.6 2.1 33
3x 70/35 9.4 6.7 1.1 0.9 1.2 2 2.2 38
3x 95/50 11 8 1.1 1 1.2 2 2.3 42.4
3x120/70 12.4 9.4 1.2 1.1 1.2 2 2.5 48
3x150/70 13.8 9.4 1.4 1.1 1.4 2.5 2.7 52
3x185/95 15.3 11 1.6 1.1 1.4 2.5 2.8 57.2
3x240/120 17.5 12.4 1.7 1.2 1.6 2.5 3.1 64
3x300/150 19.5 13.8 1.8 1.4 1.6 2.5 3.2 69.8

Nominale
Sezione trasversale
Diametro di
Direttore
(Circa)
Nominale
Isolamento
spessore
Nominale interno
Copertura
spessore
Nominale
Filo di acciaio
diam.
Nominale
Guaina
spessore
Nel complesso
Diametro
(Circa)
mm² mm mm mm mm mm mm
4x1, 5 1.4 0.7 1 0.8 1.8 14
4x2, 5 1.8 0.7 1 0.8 1.8 14.9
4x4 2.3 0.7 1 1.25 1.8 17
4x6 2.8 0.7 1 1.25 1.8 18.2
4x10 3.6 0.7 1 1.25 1.8 20.2
4x16 4.5 0.7 1 1.6 1.8 23
4x25 5.6 0.9 1 1.6 1.8 26.7
4x35 6.7 0.9 1 1.6 1.9 29.5
4x50 8 1 1 2 2.1 34.2
4x70 9.4 1.1 1.2 2 2.2 38.8
4x95 11 1.1 1.2 2 2.3 42.9
4x120 12.4 1.2 1.4 2.5 2.5 48.6
4x150 13.8 1.4 1.4 2.5 2.7 53.2
4x185 15.3 1.6 1.4 2.5 2.8 58.1
4x240 17.5 1.7 1.6 2.5 3.1 64.8
4x300 19.5 1.8 1.6 2.5 3.2 70.4
4x400 22.6 2 1.8 3.15 3.6 81.3

1). Tensione nominale, n. Di nucleo e gamma di area di sezione

Tensione nominale (kv)
Area sezione (mm2)
N. Di nucleo
prima classe 0.6/1 1.8/3 3.6/6 6/10 8.7/15 12/20 18/30 21/35
seconda classe 1/1 3/3 6/6 8.7/10 12/15 18/20 - 26/35
1 nucleo   1.5-800 25-800 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
2 nucleo   1.5-185 25-185
3 nucleo   1.5-400 25-400 25-400 25-400 35-400 50-400 50-400 50-400
4 nucleo   2.5-400 25-400
5 nucleo   2.5-400 25-400

  2).     Resistenza CC: La resistenza del conduttore del cavo finito a 20ºC per chilometro non è superiore ai seguenti valori.
Area della sezione nominale (mm2) 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 800
Nucleo in rame 12.1 7.41 4.61 3.08 1.83 1.15 0.727 0.524 0.387 0.268 0.193 0.153 0.124 0.099 0.0754 0.0601 0.047 0.0366 0.0283 0.0221
Nucleo in alluminio 18.1 12.1 7.41 4.61 3.08 1.91 1.2 0.868 0.641 0.443 0.32 0.253 0.206 0.164 0.125 0.1 0.778 0.0605 0.0469 0.0367

  3). Prova di tensione e prova di scarica parziale
Tensione di velocità Uo (kv)
Articolo
0.6/1 1.8/3 3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 18/20 18/30 21/35 26/35
Tensione Tensione di prova 3.5 6.5 12.5 21 30.5 42 63 73.5 91
Tempo di prova 5 5 5 5 5 5 5 5 5
Prova di scarica parziale Tensione di prova - - 6.2 10.4 15.1 20.8 31.1 36.3 45
Capacità di scarico - - 10 10 10 10 10 10 10

Imballaggio
Dettagli di imballaggio    : Imballaggio in tamburo di legno, tamburo di ferro-legno o come richiesta del cliente.
Dettagli di consegna:   15-25 giorni dopo l'ordine.
1.5mm 2.5mm 4mm 6mm Unarmored Power Cable Copper Electrical Power Cable
