Capicorda terminali personalizzati XLPE cavo di alimentazione CC elettrico connettore solare Cablaggio

Acquista capicorda terminali personalizzati XLPE cavo di alimentazione CC elettrico connettore solare cablaggio dalla nostra fabbrica. Alta qualità e design su misura. Contattaci oggi.
Request a Quote

Dettagli prodotti

  • Panoramica
  • Descrizione del prodotto
  • Foto dettagliate
  • Chi siamo
Panoramica

Informazioni di Base.

Model No.
gruppo cavo solare
Forma
Turno
Tipo di interfaccia
Energy Storage Connector
Certificazione
VDE, RoHS, ISO9001, CCC, UL, cUL, IATF16949, Reach
tipo 1
cablaggio
tipo 2
gruppo cavo
tipo 3
gruppo cavo solare
tipo 4
cavo di immagazzinamento di energia
tipo 5
cavo di collegamento per la memoria di backup
tipo 6
cavo di stoccaggio della batteria
digitare 7
cavo di alimentazione cc
tipo 8
cavo della batteria
Pacchetto di Trasporto
Carton
Specifiche
Customized
Origine
China
Codice SA
8544601290

Descrizione del Prodotto

Descrizione del prodotto

https://xsdsingder.en.made-in-china.com/product-list-1.html

Panoramica



Prodotto Cavo solare cavo batteria CC   cavo di stoccaggio energia per ESS
Connettore maschio/femmina Corrente nominale 60 A~600 A.
Tensione nominale 300 V~2000 V.
Temp. Di esercizio -40~125°C.
Filo Modello NSGAFÖU filo in gomma, UL1015, UL10269, UL11627, UL3321, UL3271, ecc.
Dimensioni 1 mm2~120 mm2
Capocorda/terminale Modello SC1.5~SC120
Gamma di fili applicabile 1 mm2~120 mm2
Tubo crugato Opzionale
Caratteristiche IP67 impermeabile, ignifugo, resistente alle alte temperature
A prova di contatto, maneggevolezza sicura, design resistente, connessione affidabile
Bloccaggio rapido, design a pressione, resistenza ad alta pressione
Applicazione Sistema di stoccaggio di energia solare (ESS)
Armadio di immagazzinamento di energia, batteria, serbatoio di stoccaggio della batteria
Convertitore di immagazzinamento di energia, sistema di immagazzinamento di energia di potenza
Verifica UL, VDE, CCC, ISO 9001, IATF 16949, RoHS, REACH, ecc.
OEM Benvenuto


Modello con connettore maschio/femmina

Scheda tecnica del tappo

1. Materiale
Shell: PA66+30%GF
Fila di rame elettrico: Ottone, con rivestimento a nastro
2. Prestazioni elettriche
CORRENTE NOMINALE: 60 A, 100 A, 120 A, 150 A, 200 A, 350 A.
Tensione nominale: DC690V
Tensione di resistenza agli impulsi: AC5000V, dispersione≤1 ma
Resistenza di isolamento: DC1000V, valore di resistenza≥1000MΩ
3. Ambiente operativo
Temp. Di esercizio: -40ºC~125ºC
Umidità di esercizio: 5%~95% UR
Resistenza alla fiamma: UL94 V-0
Prova di spruzzo di sale: 48H


Scheda tecnica del socket

1. Materiale
Shell: PA66+30%GF
Fila di rame elettrico: Ottone, con rivestimento a nastro
2. Prestazioni elettriche
Corrente nominale: 100 A, 150 a, 200 a, 250 a, 350 A.
Tensione nominale: DC690V
Tensione di resistenza agli impulsi: AC5000V, dispersione≤1 ma
Resistenza di isolamento: DC2500V, valore di resistenza≥2000MΩ
3. Ambiente operativo
Temp. Di esercizio: -40ºC~125ºC
Umidità di esercizio: 5%~95% UR
Resistenza alla fiamma: UL94 V-0
Prova di spruzzo di sale: 48H





















Modello di filo



Modello

Dimensioni Tensione nominale Temperatura nominale Isolamento Direttore
UL1015 20~2/0 AWG 600 V. 105ºC PVC Rame stagnato o nudo, intrecciato o solido
UL10269 20~2/0 AWG 1000 V. 105ºC PVC
UL11627 20~2/0 AWG 2000 V. 105ºC PVC
UL3271 20~2/0 AWG 600 V. 125ºC XLPE
UL3321 20~2/0 AWG 600 V. 150ºC XLPE
NSGAFÖU 1.5~120mm² 1.8/3 KV -40~90ºC Gomma



Modello terminale/terminale



Modello

Gamma di fili A.W.G.(mm2)

Dimensioni prigioniero (mm) Materiale
Min. Max. Cu
SC1.5 12 AWG (1,5 mm2) 4.3 6.4
SC2.5 14 AWG (2,5 mm2) 4.3 8.4
SC4 12 AWG (4 mm2) 4.3 8.4
SC6 10 AWG (6 mm2) 4.3 8.4
SC10 8 AWG (10 mm2) 4.3 13
SC16 6 AWG (16 mm2) 4.3 10.5
SC25 4 AWG (25 mm2) 4.2 10.5
SC35 2 AWG (35 mm2) 6.4 10.5
SC50 1/0 AWG (50 mm2) 5.3 13
SC70 2/0 AWG (70 mm2) 5.3 13
SC95 3/0 AWG (95 mm2) 6.4 15
SC120 4/0 AWG (120 mm2) 6.4 17



Certificazione

Customized Terminal Lugs XLPE Solar Connector Electrical DC Power Cable Wire Harness
Customized Terminal Lugs XLPE Solar Connector Electrical DC Power Cable Wire Harness
Customized Terminal Lugs XLPE Solar Connector Electrical DC Power Cable Wire Harness

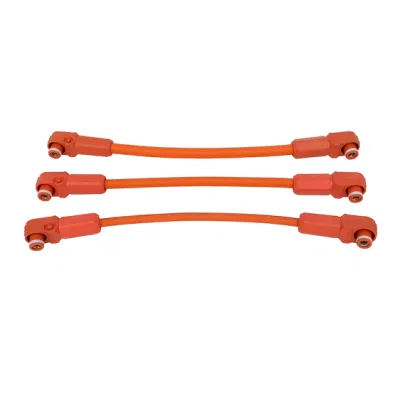

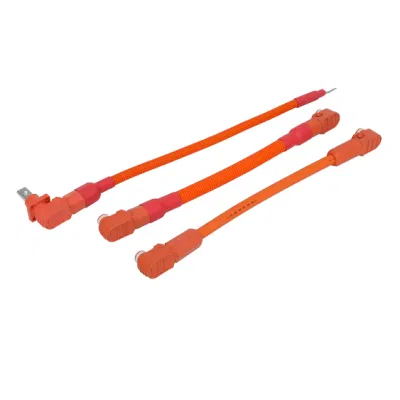

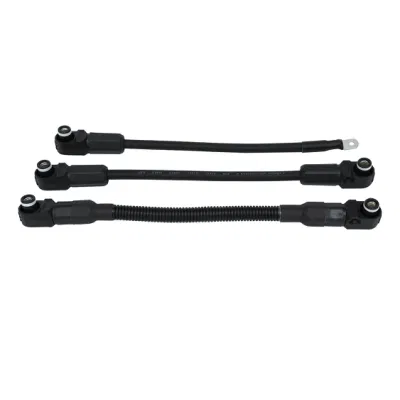

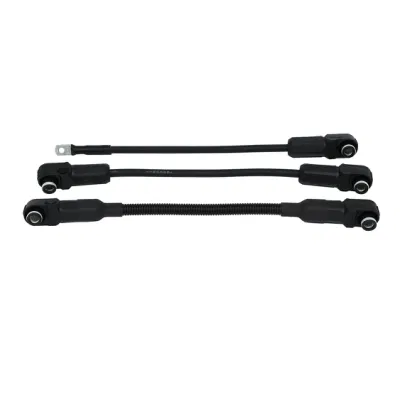

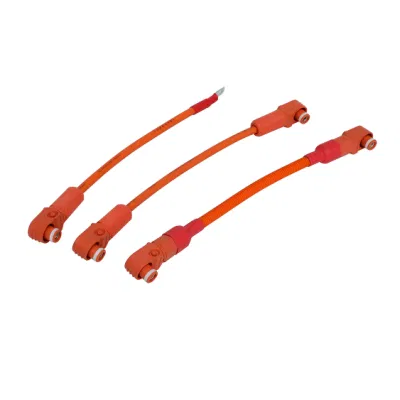

Foto dettagliate



Customized Terminal Lugs XLPE Solar Connector Electrical DC Power Cable Wire Harness Customized Terminal Lugs XLPE Solar Connector Electrical DC Power Cable Wire Harness Customized Terminal Lugs XLPE Solar Connector Electrical DC Power Cable Wire Harness Customized Terminal Lugs XLPE Solar Connector Electrical DC Power Cable Wire Harness
Customized Terminal Lugs XLPE Solar Connector Electrical DC Power Cable Wire Harness
Customized Terminal Lugs XLPE Solar Connector Electrical DC Power Cable Wire Harness
Chi siamo

https://xsdsingder.en.made-in-china.com/company-Dongguan-XSD-Cable-Technology-Co-Ltd-.html

 Fin dalla nostra fondazione nel 2013, XSD Cable è stato uno dei produttori professionali nel campo del filo e del cavo. Siamo un fornitore di soluzioni one-stop per fili, cavi, cavi assemblati. Attualmente serviamo un'ampia gamma di segmenti di mercato, tra cui: Nuova energia, applicazioni industriali, elettrodomestici e apparecchiature, applicazioni automobilistiche, applicazioni robotiche, ecc. XSD Cable è stato certificato da UL, cUL, VDE, CE e CCC, e Quality System è conforme a ISO 9001 e IATF 16949. Il nostro obiettivo è offrire un servizio di qualità superiore per realizzare il vostro progetto.

★prodotti principali: Cavo UL AWM,  Cablaggio, Cablaggio, cavo, cavo solare,   cavo solare, Cavo per ponticelli MC4,  cavo di immagazzinamento di energia,  cavo assemblato, cavo per uso automobilistico, cavo industriale,  Filo di collegamento, filo PV, cavo robotizzato, cavo per alte temperature, cavo LSZH, Cavo senza alogeni, cavo a nastro piatto, cavo USB, HDMI, DVI, VGA e così via.

★materiali di isolamento: PVC/PE/PP/XLPE/LSZH/PTFE/PFA/FEP/GOMMA SILICONICA/TPU/TPE/gomma e così via.

★ il nostro vantaggio:

1 settimana per terminare il campione.
2 ore di preventivo a prezzo competitivo in tempi più rapidi.
3 vantaggi sono qualità eccellente, servizio superiore, miglior prezzo.

6,800 m2
di area di fabbrica per la preparazione dell'ordine.
7 giorni per completare l'ordine nel più breve tempo possibile.
10 anni di esperienza nella produzione di fili e cavi.
80 set di attrezzature di produzione principali e saranno più in futuro.



Customized Terminal Lugs XLPE Solar Connector Electrical DC Power Cable Wire Harness Customized Terminal Lugs XLPE Solar Connector Electrical DC Power Cable Wire Harness Customized Terminal Lugs XLPE Solar Connector Electrical DC Power Cable Wire Harness
Customized Terminal Lugs XLPE Solar Connector Electrical DC Power Cable Wire Harness Customized Terminal Lugs XLPE Solar Connector Electrical DC Power Cable Wire Harness  Siamo lieti di parlare di più e di sostenerla di più , sia che si tratti di un accordo o meno. Se     avete  domande, vi preghiamo di contattarci senza esitazioni.
