Informazioni di Base.
Model No.
PV1-F
Certificazione
TUV
Wire Materiale anima
Tinned Copper Wire
classe di applicazione
r.
classe di protezione
II
temperatura ambiente
40°c-90°c.
temperatura massima del conduttore
120°c.
Pacchetto di Trasporto
Plastic Drum
Specifiche
1.5mm2 to 35mm2
Marchio
QINSHAN
Origine
China
Codice SA
8544492900
Capacità di Produzione
6000000meters/Year
Descrizione del Prodotto

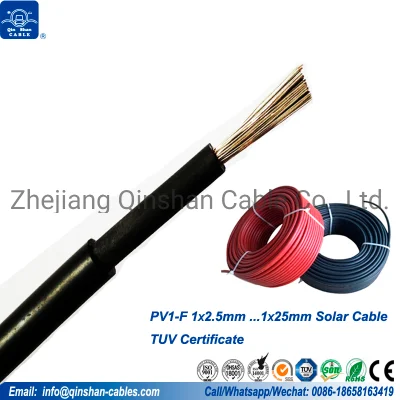

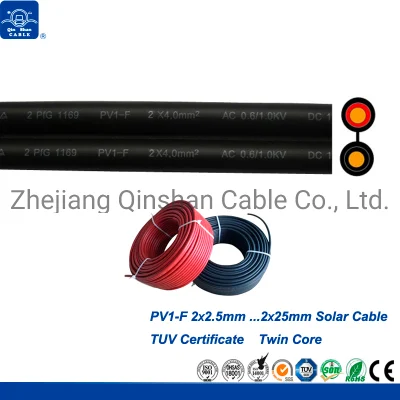

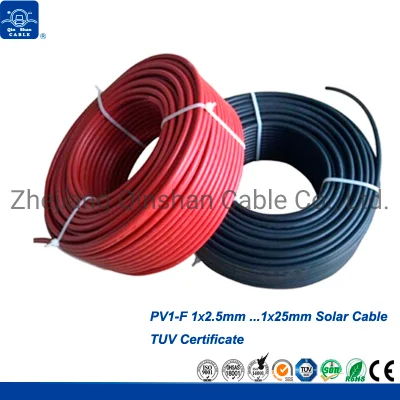

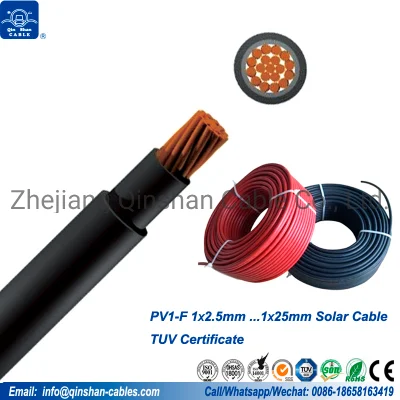

Cavo del sistema fotovoltaico PV1-F. 1. Tensione nominale: 600/1000V , 1000/1800V CC Temperatura: -40°C-- 120°C. 2. Descrizione: (1)conduttore: Filo di rame ricotto stagnato intrecciato (2)isolamento: 120°C XLPE, nero (3)giacca: 120°C XLPE, nero o rosso 3. Marcatura del cavo : TÜV 2PfG1169 PV1-F 1×**mm2 UV Res DC 1, 8 KV AC 0.6/1 KV CAVO SOLARE 4. Applicazione: Progettato specificamente per il collegamento di componenti di sistemi fotovoltaici all'interno e all'esterno di edifici e apparecchiature con requisiti meccanici elevati e condizioni atmosferiche estreme. Per installazioni permanenti. 5. Caratteristiche generali: Cavo realizzato con isolamento e rivestimento reticolato a fascio elettronico; Elevata resistenza al calore, al freddo, all'olio, all'abrasione, all'ozono, UV e condizioni atmosferiche; Con migliore reazione in caso di incendio; Bassa emissione di fumo, senza alogeni, senza fiamma, ignifugo; Flessibile, facile da spelare, minimo ingombro, estremamente robusto dal punto di vista meccanico, lunga durata. 6. DATI TECNICI DEI PARAMETRI:
Dettagli di contatto: Zhejiang QinShan Cable Co., Ltd ------------------------------------------------------------------------------------------------------------------- Persona di contatto : Sig...Roy ( Direttore vendite estere) Contatto da : Cellulare : +86-18658163419
| N. Di nuclei x area sezione nominale | Struttura nominale del conduttore | Nominale Isolamento spessore | Nominale Spessore guaina | Nominale Diametro complessivo | Nominale Peso del cavo | Resistenza massima del conduttore A 20ºC | Capacità di trasporto corrente |
| Cavo solare a nucleo singolo PV1-F | |||||||
| N. X mm² | N. X mm | mm | mm | mm | kg/km | < =(Ω/km) | R |
| 1 x 1, 5 | 30 x 0, 25 | 0, 8 | 0, 8 | 4.8 | 38 | 13, 7 | 30 |
| 1 x 2, 5 | 50 x 0, 25 | 0, 85 | 0, 9 | 5.4 | 46 | 8, 21 | 41 |
| 1 x 4 | 56 x 0, 30 | 0, 85 | 1, 0 | 6.1 | 61 | 5, 09 | 55 |
| 1 x 6 | 84 x 0, 30 | 0, 9 | 1, 1 | 7.0 | 90 | 3, 39 | 70 |
| 1 x 10 | 80 x 0, 40 | 0, 9 | 1, 2 | 8.2 | 131 | 1, 95 | 98 |
| 1 x 16 | 128 x 0, 40 | 0, 9 | 1, 2 | 9.3 | 187 | 1, 24 | 132 |
| 1 x 25 | 200 x 0, 40 | 0, 9 | 1, 2 | 10.7 | 278 | 0, 795 | 176 |
| 1 x 35 | 280 x 0, 40 | 0, 9 | 1, 2 | 12.4 | 374 | 0, 565 | 218 |
