Informazioni di Base.
Model No.
cat3
Wire Materiale del centro
Filo di rame
Certificazione
CE, ISO, RoHS
Modello
Cat3
Marca
Hanli
numero di core
2,4,6,10
colore
nero/giallo e altri
nome
cavo telefonico
capacità di fornitura
1000 rotoli al giorno
Pacchetto di Trasporto
Box
Specifiche
305/500/1000m
Marchio
Hanli or OEM
Origine
Zhejiang
Codice SA
8544491100
Capacità di Produzione
2000000m/Month
Descrizione del Prodotto

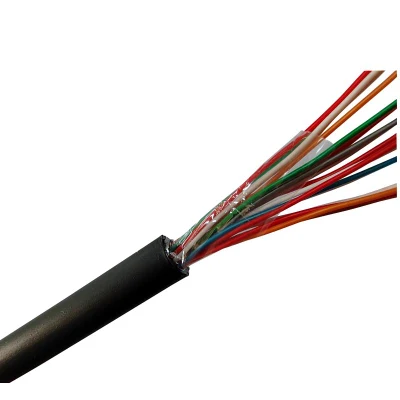

Cavo telefonico
Cavi con nucleo pneumatico in PE solido isolati e con guaina in PE da a. CW 1171
Applicazione
I cavi sono progettati per l'uso come cavi di distribuzione degli abbonati e come collegamento tra le sedi centrali nelle reti di accesso locali. I cavi non sono pieni e possono essere pressurizzati quando installati. I cavi sono adatti per l'installazione in condotti.
Standard
• CW 1171 (per cavo non schermato)
• CW 1179 (per cavo schermato)
• CW 1252 (per cavo autoportante)
Costruzione
Conduttori: Rame nudo ricotto solido, 0.32/0.4/0.5/0.63/0,9 mm secondo BS 6360/IEC 60228 Classe 1
Isolamento: Polietilene solido conforme a BS EN 50290-2-23/BS 6234/IEC 60708
Coppie intrecciate: I conduttori isolati sono intrecciati in coppie con lunghezza di posa variabile per ridurre al minimo la diafonia.
Elemento di cablaggio: Coppie intrecciate
Gruppo nucleo del cavo: I cavi con 100 coppie o meno sono composti da unità a 25 coppie o da unità a 12/13 coppie; i cavi con oltre 100 coppie sono composti da unità a 25, 50 o 100 coppie. La struttura standard è conforme a CW 1171 riportata nella tabella di montaggio dei cavi
Avvolgimento del nucleo: Uno o più nastri di poliestere non igroscopici vengono posati elicoidalmente o longitudinalmente con sovrapposizione. Questi nastri forniscono una protezione termica, meccanica e dielettrica elevata tra la schermatura e i singoli conduttori
Barriera contro l'umidità (opzionale): Uno strato di nastro di alluminio (0,15 mm) rivestito con Il copolimero PE su uno o entrambi i lati viene applicato longitudinalmente con sovrapporre il nucleo del cavo per fornire la copertura di schermatura e. assicurare una barriera contro i vapori d'acqua
Guaina: Polietilene nero a bassa densità conforme a BS 6234/IEC 60708, in grado di resistere all'esposizione alla luce solare, alle variazioni di temperatura, ai prodotti chimici del suolo e ad altri contaminanti ambientali
Rippcord: Può essere previsto un filo di rippcord per l'taglio longitudinale della guaina a. facilitarne lo smontaggio
Coppie di ricambio (opzionali):le coppie di ricambio possono essere incorporate per 200 e. cavi a coppia più grande
Filo di continuità (opzionale): Il filo di massa in rame stagnato può essere disposto longitudinalmente per garantire la continuità elettrica dello schermo
Proprietà elettriche e meccaniche
| Diametro nominale del conduttore | mm | 0.32 | 0.4 | 0.5 | 0.63 | 0.9 |
| Dimensione calibro conduttore | AWG | 28 | 26 | 24 | 22 | 19 |
| Dimensione conduttore | mm2 | 0.08 | 0.126 | 0.196 | 0.312 | 0.636 |
| Resistenza media massima del conduttore @20°C. | /km | 223 | 143 | 91 | 58 | 28 |
| Resistenza minima di isolamento @500 V CC | M.km | 6500 | 6500 | 6500 | 6500 | 6500 |
| Capacità media massima reciproca @800 Hz | NF/km | 53/68* | 53 | 53 | 56 | 59 |
| Capacità massima individuale reciproca @800 Hz (per casi al 99%) | NF/km | 60/75* | 60 | 60 | 60 | 64 |
| Massima sbilanciamento della capacità individuale @800Hz coppia-a-coppia | PF/500 m. | 275 | 275 | 275 | 275 | 275 |
| Resistenza massima del circuito del conduttore @20 °C. | /km | 470 | 300 | 192 | 114 | 60 |
| Impedenza @1 KHz | 1000 | 994 | 796 | 660 | 445 | |
| Impedenza @100 KHz | 156 | 147 | 134 | 125 | 122 | |
| Impedenza @512 KHz | 122 | 120 | 118 | 117 | 116 | |
| Impedenza @1 MHz | 120 | 117 | 115 | 114 | 113 | |
| Attenuazione media massima @0,8 KHz | DB/km | 1.76 | 1.64 | 1.30 | 1.04 | 0.74 |
| Attenuazione media massima @1 KHz | DB/km | 1.8 | 1.68 | 1.35 | 1.08 | 0.76 |
| Attenuazione media massima @3 KHz | DB/km | 3.4 | 3.18 | 2.52 | 2.01 | 1.42 |
| Attenuazione media massima @150 kHz | DB/km | 16.8 | 11.4 | 8.3 | 6.2 | 4.4 |
| Attenuazione media massima @772 KHz | DB/km | 29.5 | 24.3 | 19.4 | 15.4 | 10.8 |
| Attenuazione media massima @1000 KHz | DB/km | 33.5 | 27.1 | 21.4 | 17.5 | 12.8 |
| Resistenza dielettrica da conduttore a conduttore (3 sec) | V CC | 500 | 500 | 500 | 500 | 500 |
| Spessore di isolamento nominale | mm | 0.145/0.08** | 0.175 | 0.20 | 0.26 | 0.3 |
| Diametro nominale del conduttore isolato | mm | 0.61/0.48** | 0.75 | 0.90 | 1.15 | 1.5 |
I valori si applicano solo ai cavi da 0,32 mm da 4000 e 4800 coppie.
Proprietà meccaniche e termiche
Intervallo di temperatura durante il funzionamento (stato fisso): -30°C - +70°C.
Intervallo di temperatura durante l'installazione (stato mobile): -20°C - +50°C.
Raggio di curvatura minimo: 10 x diametro totale (cavi non blindati); 15 x diametro totale (cavi blindati)
Codice colore Codice colore standard è per CW 1171 dato In grafico dei codici colore
Dimensioni e peso solido in PE isolato e PE rivestito in aria Cavi principali a CW 1171
